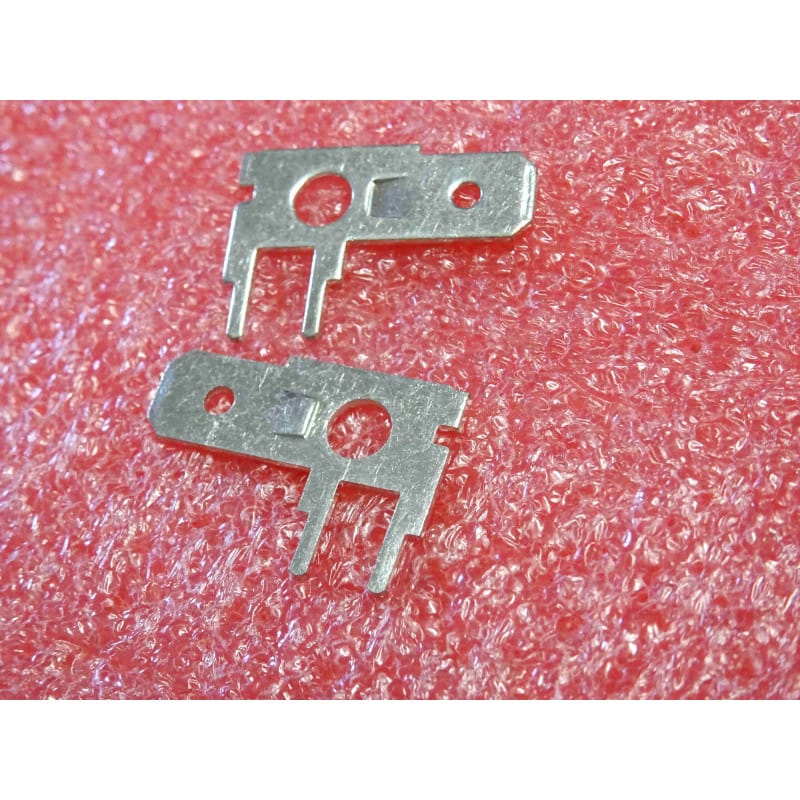

Lot de 10 cosses / languettes mâles platine Faston 6,35 mm (1/4") coudées à 90° à piquer/souder sur circuit imprimé (PCB), conçues pour la distribution de puissance, les raccordements secteur, les cartes d'alimentations, les relais et le câblage d'appareils électroménagers ou industriels.
Ces languettes mâles métalliques coudées permettent de connecter perpendiculairement des cosses femelles Faston 6,35 mm standard directement sur la bordure d'un PCB, évitant ainsi d'exercer des contraintes d'arrachement sur les pistes en cuivre lors des connexions/déconnexions. D'une longueur totale de 20 mm, elles disposent de picots solides renforcés pour une insertion rapide à travers les perforations du circuit imprimé (Through-Hole Mounting / THT). Fabriquées en alliage de laiton étamé à haute conductivité, elles garantissent un passage d'intensité élevé (jusqu'à 15 A / 20 A selon la largeur des pistes PCB) sans échauffement et une parfaite tenue à la soudure. Matériel neuf d'atelier sous emballage.
Cosses pour Circuit Imprimé (PCB Tabs) / Format : Languette / Cosse Mâle Faston 6,35 mm x 0,8 mm (1/4") Coudée à 90° / Type de Montage : À piquer / À souder traversant sur PCB (THT - Through Hole) / Dimensions : Longueur totale 20 mm / Largeur de languette standard 6,35 mm / Matériau : Laiton usiné / découpé avec finition Étamée à chaud (Solder Plated) / Intensité Maximale : 15 A à 20 A (selon dimensionnement des pistes PCB) / Tension Nominale : 250 V / 400 V AC / Quantité : Vendu par lot indissociable de 10 pièces / Neuf d'Atelier. Indispensable pour équiper des cartes électroniques de puissance, variateurs, cartes de puissance et transformateurs.
Format Coudé à 90° Intégré (Gain de Hauteur) :
Permet le raccordement horizontal des câbles en bord de carte, réduisant considérablement la hauteur totale requise dans le boîtier.
Taille Standard Faston 6,35 mm (1/4") :
Compatible avec toutes les cosses femelles Faston 6,35 mm isolées ou non isolées du marché.
Picots à Piquer Robustes (Excellente Tenue Mécanique) :
Conçus pour ancrer la cosse solidement dans la bakélite ou le verre époxy (FR4) afin de résister aux insertions répétées de cosses femelles.
Laiton Étamé Haute Conductivité :
Offre une faible résistance de contact et une excellente mouillabilité lors du brasage/soudure à l'étain.
État : Neuf d'atelier (lot de 10 pièces).
Outillage Nécessaire : Fer à souder d'atelier (40 W à 60 W recommandé pour chauffer les masses métalliques), soudure étain/plomb ou sans plomb.
Insérer les picots à piquer de la cosse coudée dans les perforations prévues à cet effet sur la carte électronique (FR4 / Époxy).
S'assurer que la languette mâle 6,35 mm est orientée vers le bord extérieur de la carte pour faciliter le futur branchement du câble.
Placer la panne du fer à souder (350 °C - 380 °C) en contact simultané avec le picot métallique et la pastille en cuivre de la carte.
Apporter la soudure de manière généreuse pour former un joli congé de soudure (mouillage complet du trou traversant).
Laisser refroidir quelques secondes sans faire bouger la cosse pour éviter une soudure sèche.
Inspecter la brillance et le remplissage de la pastille de soudure au dos de la carte.
Insérer une cosse femelle Faston 6,35 mm de test pour vérifier la rigidité mécanique de l'assemblage.
