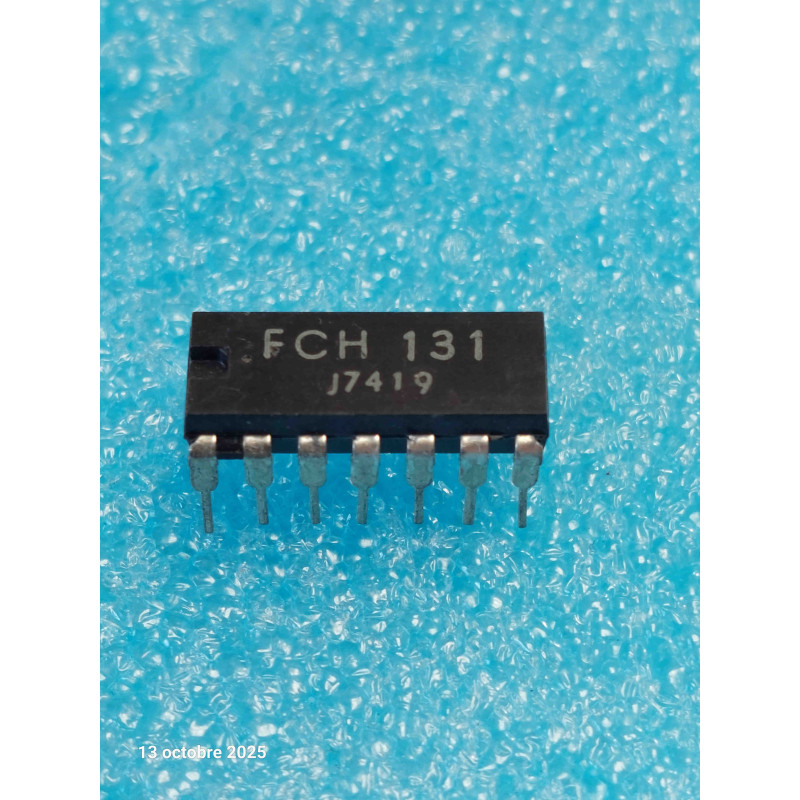

Le FCH131 est un circuit logique d'époque de la famille DTL (Diode-Transistor Logic), la technologie qui a précédé la célèbre famille TTL (série 7400). Introduit à la fin des années 60, ce circuit intègre deux portes logiques NAND indépendantes dotées chacune de 4 entrées, avec résistances de collecteur intégrées. C'est un composant vintage mythique, hautement spécifique, indispensable pour dépanner les premiers calculateurs industriels, de l'instrumentation de laboratoire d'époque ou des platines vinyles haut de gamme mythiques (comme la célèbre Beogram 4000 de Bang & Olufsen).
Note technique :
Technologie DTL : Contrairement aux circuits TTL qui utilisent des transistors multi-émetteurs en entrée, le FCH131 utilise un réseau de diodes pour effectuer la fonction logique, suivi d'un transistor pour amplifier et inverser le signal.
Tension spécifique de 6V : Attention, la majorité des circuits logiques standards fonctionnent en 5V (TTL) ou jusqu'à 15V (CMOS). La série DTL FC (dont fait partie le FCH131) est calibrée pour une alimentation nominale de +6,0V (généralement sur la broche 14 ou selon le schéma spécifique Mullard/Siemens, la broche 7 servant parfois de VCC sur certaines déclinaisons de ce standard d'époque).
Conseils Pro :
Le piège du mixage DTL / TTL : Si vous restaurez une carte et que vous manquez de composants, ne remplacez jamais une porte DTL par une porte TTL moderne (comme un 7400 ou 74LS20) sans adapter le circuit. Bien que les seuils logiques soient proches, les impédances d'entrée, les courants de rebond et surtout la tension d'alimentation de 6V de la DTL risquent de détruire instantanément un circuit TTL 5V standard ou de rendre le bus totalement instable.
Maintenance & Diagnostic (Fonction logique bloquée) : 1. Pour tester le FCH131 en fonctionnement, rappelez-vous sa table de vérité NAND : la sortie ne passe au niveau bas (proche de 0V) que si toutes les 4 entrées de la porte sont simultanément au niveau haut (proche de 6V). Si une seule entrée reste à 0V, la sortie doit obligatoirement être au niveau haut.
2. Les composants DTL vieillissants peuvent présenter des fuites internes sur les diodes d'entrée. Si vous constatez qu'une des broches d'entrée "tire" anormalement du courant de la source ou modifie la tension du circuit qui l'attaque, la puce est défectueuse et doit être remplacée par l'un de vos exemplaires NOS.
