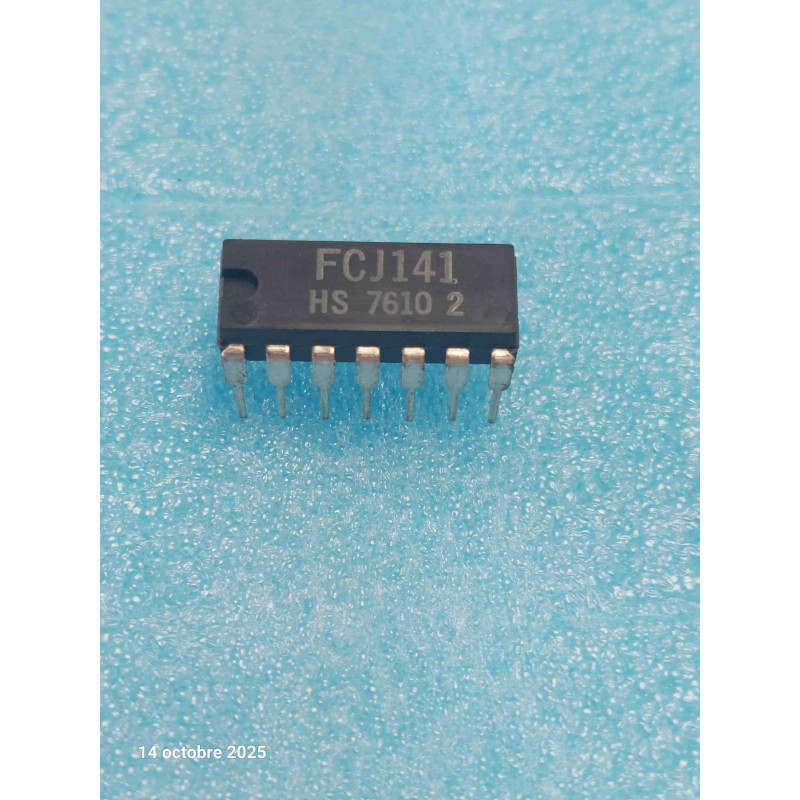

Le FCJ141 est un circuit logique séquentiel complexe de la famille DTL (Diode-Transistor Logic), série FC. Ce boîtier DIL14 abrite deux bascules de type JK indépendantes, équipées d'entrées de remise à zéro asynchrones (Clear / Reset) et d'un réseau de portes combinatoires sur ses entrées de contrôle. Il s'agit d'une évolution du modèle 131, optimisée pour permettre un forçage à zéro instantané de chaque canal. C'est un composant vintage rare, indispensable pour la maintenance des registres, des compteurs industriels complexes et de l'instrumentation de mesure du début des années 70.
Note technique :
Entrées de Forçage Clear : Les entrées Clear permettent de forcer immédiatement la sortie Q à 0V (niveau bas) de manière asynchrone, c'est-à-dire sans attendre l'impulsion du signal d'horloge (Clock). C'est essentiel pour initialiser les circuits à la mise sous tension (Power-On-Reset).
Entrées J/K Combinées : À l'instar du FCJ131, le FCJ141 intègre une logique de décodage interne sur ses entrées J et K, permettant de conditionner le basculement synchrone à plusieurs signaux simultanés.
Conseils Pro :
Le piège de la broche Clear flottante : Sur les bascules DTL de cette série, les entrées de remise à zéro asynchrones (Clear) sont très sensibles aux parasites si elles ne sont pas raccordées. Si le schéma de votre carte n'utilise pas le Clear d'une des bascules, assurez-vous que cette patte est fixée au niveau haut (reliée au +6V via une résistance de pull-up). Si elle reste flottante, les bruits de commutation de la carte risquent de déclencher des resets intempestifs et aléatoires.
Diagnostic & Remplacement : 1. Si l'une des bascules reste désespérément bloquée à 0V malgré des signaux d'horloge et des entrées J/K corrects, mesurez la tension sur la broche Clear. Si cette ligne est bloquée au niveau bas (proche de 0V) à cause d'une panne en amont sur la carte (transistor de reset en court-circuit, piste coupée), la bascule ignorera toutes les autres commandes.
2. En raison de sa configuration unique (Double JK + Clear + entrées multiples), ce circuit n'a aucun équivalent direct dans la série TTL 7400. Utilisez exclusivement vos pièces NOS FCJ141 pour préserver l'intégrité et le fonctionnement de la machine d'époque.
