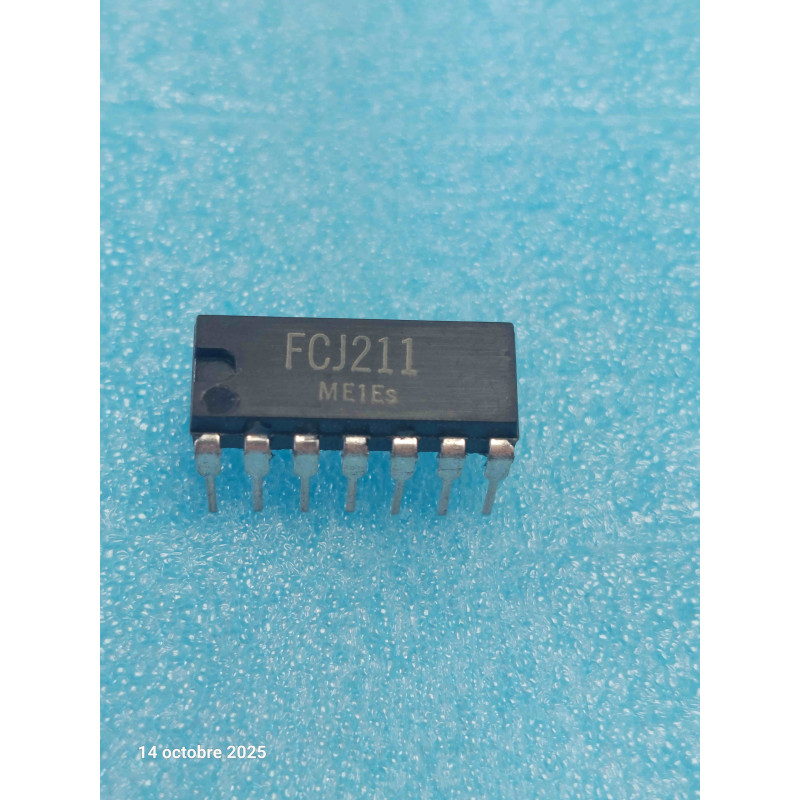

Le FCJ211 est un circuit logique séquentiel hautement performant de la famille DTL (Diode-Transistor Logic), série FC. Ce boîtier DIL14 combine les caractéristiques avancées des modèles précédents : il intègre deux bascules de type JK fonctionnant en mode maître-esclave (Master-Slave), associées à un réseau d'entrées de contrôle multiples (logique combinatoire d'entrée). C'est un composant d'époque crucial et rare, utilisé pour concevoir des fonctions de comptage complexes, des diviseurs de fréquence synchrones ou des registres de routage de données dans les calculateurs et l'instrumentation industrielle de pointe du début des années 70.
Note technique :
Architecture Sécurisée & Logique Intégrée : Le fonctionnement Master-Slave sécurise le transfert des données (les entrées sont lues sur le front montant de l'horloge et recopiées en sortie sur le front descendant), ce qui empêche tout phénomène de course parasite. Les entrées multiples sur les lignes J et K permettent de valider ce basculement uniquement si une combinaison de plusieurs signaux externes est respectée.
Tension Standard 6V : Comme toute la série FC, ce circuit dépend d'une alimentation stable à +6,0V pour garantir des seuils de basculement francs et une immunité aux bruits de commutation optimale.
Conseils Pro :
Le piège du diagnostic des portes d'entrée : Si la bascule refuse de commuter lors de l'impulsion d'horloge, le problème vient souvent d'un signal manquant sur l'une des sous-entrées J ou K. Ne vous contentez pas de tester une seule broche : utilisez un oscilloscope pour vérifier que toutes les lignes de commande d'entrée atteignent le bon niveau logique (proche de 6V pour le niveau haut). Si une seule entrée reste flottante ou s'effondre, la fonction logique interne bloque le signal.
Maintenance & Substitution : 1. Ce composant est l'un des plus complexes de la gamme séquentielle DTL. Il ne possède absolument aucun équivalent dans la série TTL 7400 ou CMOS 4000. Toute tentative d'adaptation détruirait la logique temporelle de la carte.
2. Lors du remplacement par l'un de vos circuits NOS, nettoyez parfaitement les pistes du PCB. Les résidus de vieux flux de soudure acide ou l'humidité accumulée peuvent créer des ponts résistifs microscopiques entre les pattes d'entrées multiples, suffisant pour perturber les seuils de commutation de la technologie DTL.
