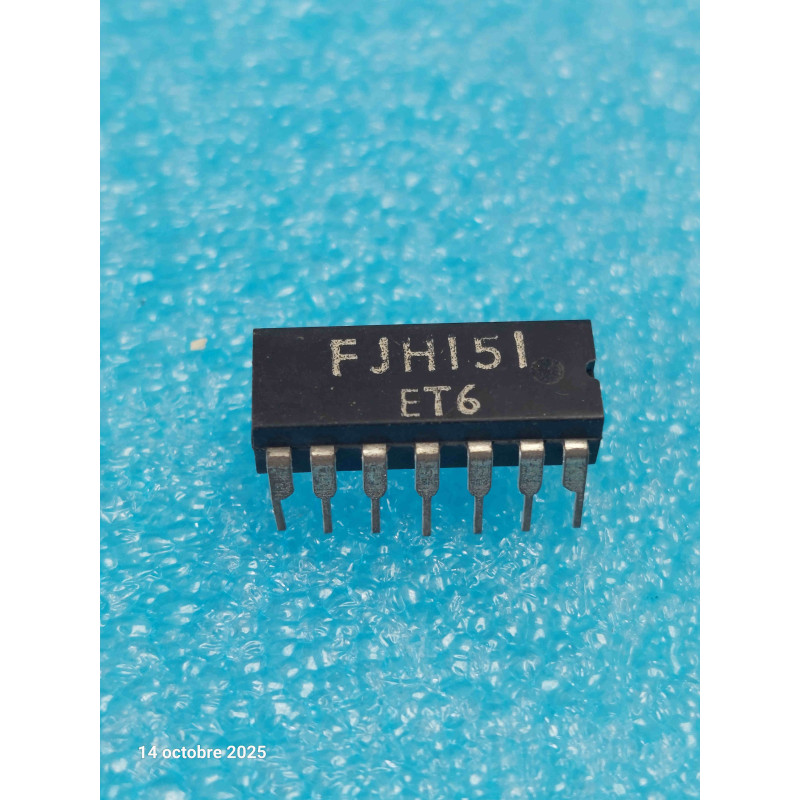

Le FJH151 est la référence historique européenne (codification Pro Electron) du circuit intégré standard 7450. Il s'agit d'une double porte ET-OU-INVERSÉ à 2 entrées (Dual 2-Wide 2-Input AND-OR-INVERT Gate). Ce composant combine deux portes ET dont les sorties attaquent une porte OU, suivie d'un inverseur (NON). L'une des deux sections de la puce possède également des broches d'extension permettant d'y connecter un extenseur de logique (comme le 7460) pour ajouter des entrées ET supplémentaires. C'est un circuit combinatoire indispensable pour la réparation des unités de calcul, des décodeurs d'adresses et des cartes logiques d'ordinateurs rétro des années 70 et 80.
Note technique :
Logique Intégrée Complexe : L'architecture AOI (AND-OR-INVERT) permet de réaliser des équations logiques complexes en un seul cycle de propagation, réduisant considérablement le nombre de boîtiers nécessaires par rapport à un assemblage de portes ET puis OU indépendantes.
Broches d'extension (Expander) : Attention aux broches spécifiques d'extension sur l'une des portes. Elles permettent de relier directement le collecteur et la base de l'étage interne à un circuit extenseur TTL externe pour élargir la matrice de calcul.
Conseils Pro :
Le piège des broches d'extension inutilisées : Si la carte d'époque que vous dépannez n'utilise pas d'extenseur externe sur le FJH151, les broches dédiées à l'extension doivent rester strictement non connectées (flottantes). Ne les reliez jamais à la masse ou au 5V, sous peine de saturer ou de bloquer de manière permanente l'étage OU-INVERSÉ interne, rendant la porte inutilisable.
Maintenance & Diagnostic (Remplacement par un 74LS50) : 1. Si vous manquez de puces standard d'époque, le FJH151 / 7450 peut être remplacé par sa déclinaison moderne 74LS50. Cependant, assurez-vous que la carte n'utilise pas les broches d'extension, car les caractéristiques électriques des nœuds d'extension diffèrent parfois d'une sous-famille logique à l'autre (Standard vs Schottky).
2. Pour valider le bon fonctionnement de la puce, la sortie ne doit passer au niveau bas (0V) que si l'une des paires d'entrées ET est entièrement au niveau haut (5V). Si la sortie reste figée au niveau haut ou bas peu importent les états d'entrées, le transistor de sortie Totem-Pole a lâché.
