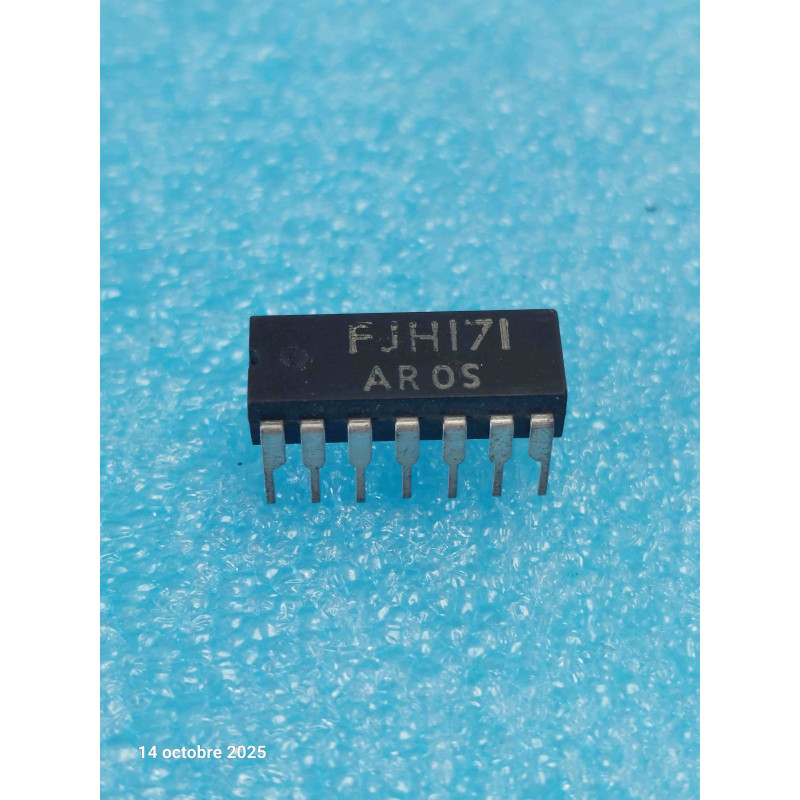

Le FJH171 est la référence historique européenne (codification Pro Electron) du circuit intégré standard 7453. Il s'agit d'une porte unique ET-OU-INVERSÉ à 4 voies de 2 entrées (Expandable 4-Wide 2-Input AND-OR-INVERT Gate). Ce composant regroupe quatre portes ET à 2 entrées qui attaquent toutes une unique porte OU centrale, suivie d'un inverseur (NON) pour délivrer une seule sortie globale. Cette puce possède également des broches d'extenseur (expander nodes) permettant d'agrandir la matrice de calcul. C'est un circuit combinatoire complexe d'époque, très recherché pour dépanner la logique de commande ou les unités de calcul de mini-ordinateurs rétro et d'automates industriels des années 70 et 80.
Note technique :
Matrice d'extension logique : Les broches d'extension (généralement situées sur les broches 11 et 12 selon les versions du boîtier) permettent de relier un extenseur de portes ET (comme le circuit 7460). En couplant ces puces, on peut ajouter une 5ème ou une 6ème porte ET à la structure interne sans rajouter de délai de propagation ou de composants d'inversion supplémentaires.
Architecture à sortie unique : Contrairement aux modèles 151 et 161 qui intègrent deux fonctions distinctes, le FJH171 concentre presque toutes les broches du boîtier DIP14 pour câbler une seule équation logique ultra-large à 8 entrées vers une seule sortie (broche 8).
Conseils Pro :
Le piège des pattes d'extension au diagnostic : Si le circuit imprimé de votre machine vintage n'exploite pas l'extenseur externe, assurez-vous que les broches d'extension du FJH171 restent totalement isolées et flottantes. Tout pont de soudure accidentel, poussière conductrice ou court-circuit avec la masse ou le 5V sur ces lignes bloquera définitivement la sortie du composant dans un état fixe (0 ou 1 permanent).
Maintenance & Diagnostic (Remplacement par un 74LS53) : 1. Si vous devez remplacer ce composant et que vous n'avez plus de version standard d'époque, vous pouvez utiliser un 74LS53 (Schottky). Cependant, si la carte utilise activement un extenseur de type 7460 sur les broches dédiées, l'interchangeabilité peut poser problème, car les nœuds d'extension de la série LS ne gèrent pas toujours les mêmes niveaux de courant que la série standard.
2. Pour valider le composant à la sonde logique : la sortie (broche 8) doit tomber au niveau bas (0V) dès qu'au moins une des quatre paires d'entrées ET est entièrement validée au niveau haut (5V). Si toutes les paires d'entrées ont au moins un niveau bas, la sortie doit impérativement être au niveau haut (5V).
