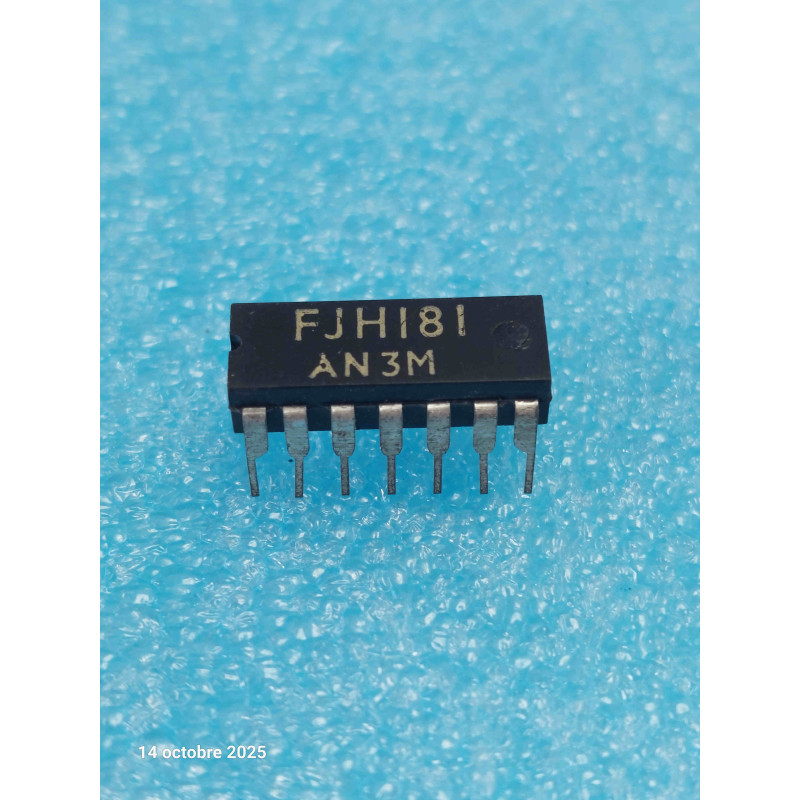

Le FJH181 est la référence historique européenne (codification Pro Electron) du circuit intégré standard 7454. Tout comme le FJH171, il s'agit d'une porte unique ET-OU-INVERSÉ à 4 voies de 2 entrées (Dual-In-Line 4-Wide 2-Input AND-OR-INVERT Gate). Sa différence majeure est qu'il s'agit d'une version purement monolithique et figée : il ne possède aucune broche d'extension. Le circuit concentre 8 entrées de données vers une seule sortie dans un boîtier DIP14 standard. C'est un composant combinatoire classique des années 70 et 80, très utilisé pour simplifier les équations logiques complexes et le décodage d'adresses sur les bus de microprocesseurs rétro.
Note technique :
Optimisation du temps de propagation : En supprimant les transistors de couplage et les pistes internes nécessaires aux broches d'extension, le FJH181 offre un temps de réponse légèrement plus stable et rapide que le modèle 171/7453.
Brochage direct : N'ayant pas de fonctions d'extension à loger, le boîtier DIP14 utilise ses broches libres pour simplifier le routage des 8 entrées vers la sortie unique (généralement située sur la broche 8).
Conseils Pro :
Le piège de l'interchangeabilité 171 (7453) vs 181 (7454) : 1. Si votre circuit imprimé réclame un FJH181 / 7454, vous pouvez tout à fait installer un FJH171 / 7453 à la place. Il suffit de laisser les broches d'extension du 171 dans le vide (flottantes), la logique de calcul restant strictement identique.
2. En revanche, l'inverse est impossible : si la carte d'origine utilise un FJH171 relié à un extenseur externe de type 7460, y placer un FJH181 bloquera la fonction étendue puisque les broches correspondantes ne sont pas câblées à l'intérieur de la puce 181.
Maintenance & Diagnostic (Test de la table de vérité) : 1. Pour valider le composant à la sonde logique ou au testeur de CI : la sortie (broche 8) doit tomber au niveau bas (0V) dès qu'au moins une des quatre paires d'entrées ET est entièrement validée au niveau haut (5V). Si aucune paire n'est validée (chaque paire possède au moins une entrée à 0V), la sortie remonte instantanément au niveau haut (5V).
2. En cas de panne, ce circuit standard se remplace très facilement par sa déclinaison moderne 74LS54 ou 74HCT54, le brochage et la logique étant standardisés.
