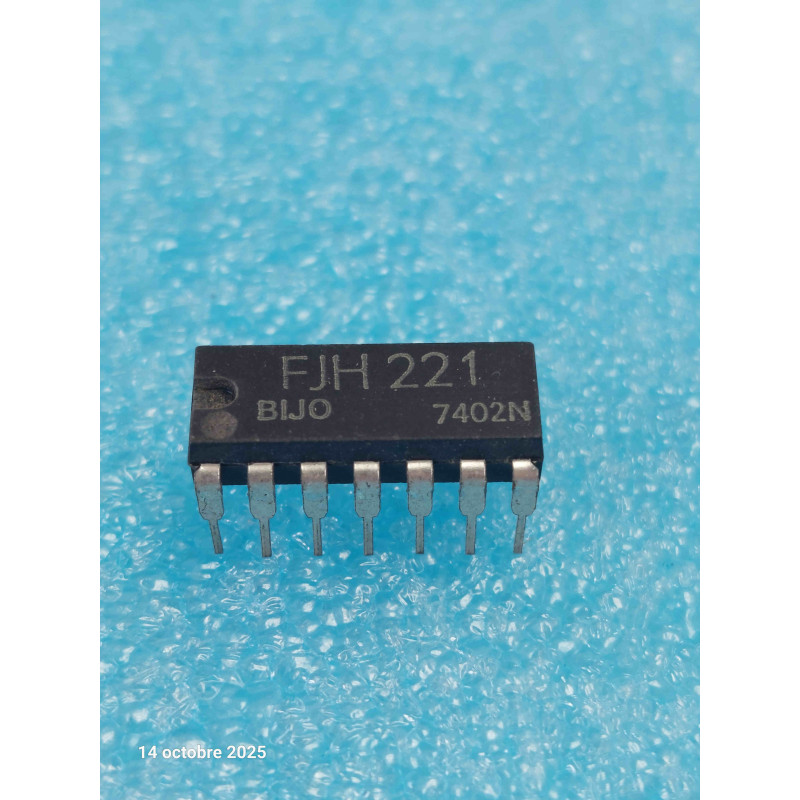

Le FJH221 est la référence historique européenne (codification Pro Electron) du circuit intégré standard universel 7402. Il s'agit d'une quadruple porte NOR à 2 entrées (Quad 2-Input NOR Gate). Ce composant de base de la logique combinatoire contient quatre portes indépendantes exécutant la fonction "OU-NON" (le signal de sortie passe au niveau haut uniquement si toutes ses entrées sont au niveau bas). C'est une pièce standard incontournable et massivement utilisée dans quasiment toutes les architectures informatiques rétro, consoles de jeux anciennes (comme l'Atari ou la NES), flippers et automates industriels des années 70 à 90.
Note technique :
Logique NOR inversée : La table de vérité est l'inverse d'une porte OU classique. La sortie d'une porte tombe au niveau bas (0V) dès qu'au moins une de ses deux entrées passe au niveau haut (5V).
Compatibilité TTL universelle : Ce circuit fonctionne sous le rail classique de 5V et possède des niveaux de commutation standardisés, ce qui lui permet de piloter ou d'être piloté par n'importe quelle autre puce de la série 7400.
Conseils Pro :
Le piège du brochage inversé (Attention au piège classique !) : Contrairement aux portes NAND (7400) ou ET (7408) où les broches d'entrées se suivent (1 et 2 = entrées, 3 = sortie), le 7402 / FJH221 possède un brochage inversé.
Pour la première porte : la broche 1 est la sortie, tandis que les broches 2 et 3 sont les entrées.
Gardez impérativement ce détail en tête lors de vos diagnostics à la sonde logique ou à l'oscilloscope sur le circuit imprimé pour ne pas inverser vos mesures de signaux.
Maintenance & Diagnostic (Remplacement facile) : En cas de défaillance (sortie figée ou composant qui chauffe), le FJH221 se remplace très facilement par n'importe quelle déclinaison moderne de type 74LS02, 74ALS02, 74F02 ou 74HCT02. Le brochage reste strictement inchangé à travers les générations.
