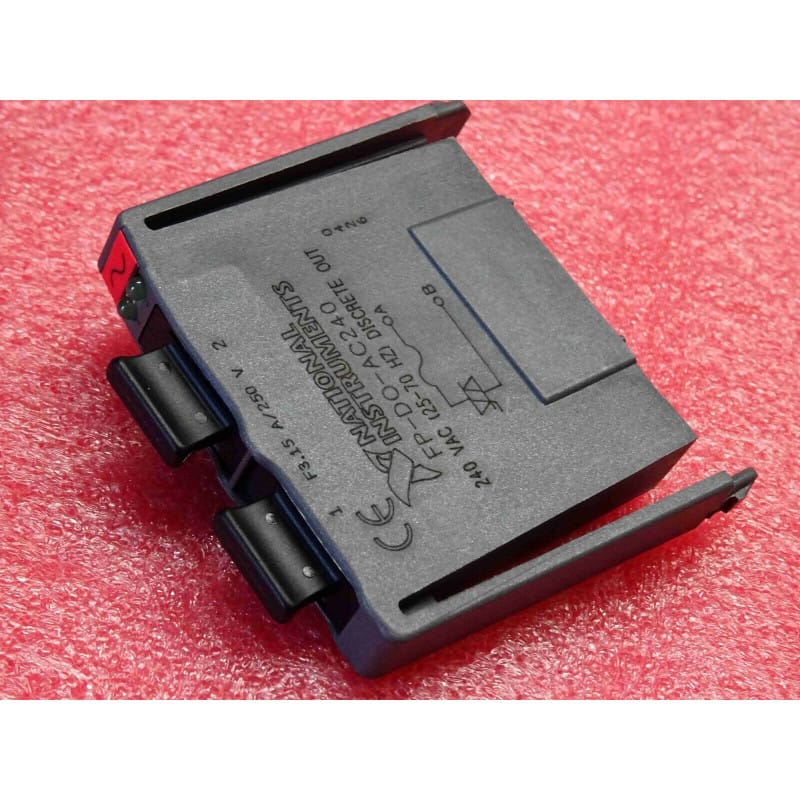

Le module National Instruments FP-DO-AC240 (gamme d'E/S modulaires distribuées industrielles FieldPoint) est un module d'actionnement et de commutation de puissance en courant alternatif (Discrete / Solid-State AC Output Terminal Module). Conçu pour s'enficher sur les embases de connectique à borniers FieldPoint (telles que FP-TB-1 ou FP-TB-3) et s'interfacer avec les interfaces de communication réseau ou contrôleurs autonomes (FP-1000, FP-1600, FP-2000), il assure la commande directe et sans usure mécanique de charges alimentées par le secteur alternatif industriel.
Doté de 2 voies de sorties discrètes indépendantes (Dual-Channel) à commutation statique (relais statique / triac de puissance), il supporte une plage de tension alternative allant jusqu'à 240 V AC (25 Hz à 70 Hz). Il assure la commutation silencieuse et fiable d'équipements de puissance tels que résistances chauffantes, petites motorisations monophasées, bobines de contacteurs lourds ou lampes témoins industrielles, tout en isolant galvaniquement la commande basse tension du réseau alternatif de puissance.
Fonctions & Architecture Industrielle
Commutation Statique Sans Usure Mécanique : L'absence totale de contacts mécaniques mobiles élimine les arcs électriques, l'érosion des pastilles de contact et les bruits de claquement, garantissant une longévité quasi infinie même sous cadences de commutation élevées.
Technologie Zero-Crossing (Passage par Zéro) : L'enclenchement de la charge au moment où la tension alternative passe par zéro réduit drastiquement les pointes de courant d'appel et les émissions parasites haute fréquence (CEM) sur le réseau électrique.
Isolation Galvanique Robuste : Séparation optique renforcée entre le bus local FieldPoint 5 V et la ligne secteur 240 V AC, protégeant l'intelligence de l'îlot en cas d'anomalie sur la charge.
Mémo Technique & Points Clés d'Atelier
Applications Recommandées :
Régulation Thermique Industrielle : Pilotage fin de corps de chauffe ou de cartouches chauffantes 230 V AC par trains d'ondes sous contrôle d'une boucle PID LabVIEW.
Commande d'Actionneurs Réseau AC : Enclenchement de pompes de dosage, ventilateurs de brassage, électrovannes de fluides ou éclairages de signalisation.
Consignes de Câblage sur Embase Bornier :
Alimentation de Puissance AC : Amener la ligne Phase (L) et Neutre (N) 230 V AC protégée par un disjoncteur divisionnaire amont calibré selon les charges raccordées.
Courant de maintien minimal : Comme pour tout dispositif à triac / relais statique, s'assurer que la charge connectée consomme un courant minimal de maintien (typiquement > 20 à 50 mA) pour garantir la retombée correcte de la sortie à l'état bloqué.
Charges très inductives : En cas de pilotage de bobines de forte inductance, prévoir un réseau d'amortissement RC (snubber) externe en parallèle de la charge si non intégré.
Maintenance & Exploitation :
Module extractible et remplaçable à chaud (Hot-swap) sur l'embase sans interruption de la communication des autres modules FieldPoint de l'îlot.
Acquisition de Données TOR, Commande Électrique AC & E/S Décentralisées / Fabricant : NATIONAL INSTRUMENTS / Modèle : FP-DO-AC240 / Type : Module 2 voies sorties statiques AC / Tension : 240 V AC (25–70 Hz) / Technologie : Commutation statique isolée / État : 100% Neuf de stock d'origine.
