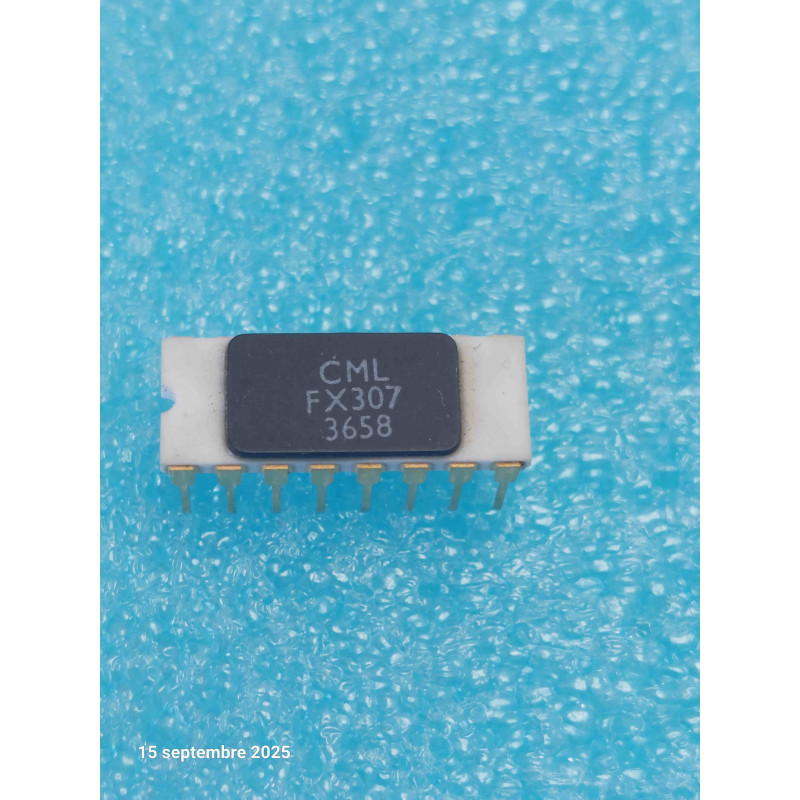

Le FX307 (ou FX307J / FX307LG) est un circuit intégré analogique/numérique hautement spécialisé d'époque, développé par CML Microcircuits (Consumer Microcircuits Limited), un leader historique des puces de télécommunication radio. Logé dans un boîtier DIP16 en céramique haut de gamme (CerDIP) scellé hermétiquement, ce composant est un encodeur/décodeur de tonalités CTCSS (Continuous Tone-Coded Squelch System) programmable.
Grâce à sa structure en céramique, il offre une stabilité thermique et une résistance mécanique exceptionnelles face au vieillissement. C'est une pièce New Old Stock (NOS) très rare et recherchée pour la restauration, la maintenance ou la modification d'équipements de radiocommunication d'époque, tels que les émetteurs-récepteurs PMR/LMR professionnels, les radios maritimes, les systèmes de communication de l'armée et les relais radioamateurs des années 80 et 90.
Note technique :
Le Principe du Squelch par Tonalité (CTCSS) : Le FX307 permet de filtrer les communications sur un canal radio partagé. À l'émission, il injecte une tonalité sub-audio inaudible à l'oreille (inférieure à 300 Hz) superposée au signal de la voix. À la réception, un autre FX307 décode cette fréquence précise : si la tonalité est correcte, il ouvre le haut-parleur de la radio (Unsquelch), sinon la radio reste muette, ignorant les bruits de fond ou les autres utilisateurs.
Filtres Passe-Bas Haute Performance : La puce intègre des filtres à capacités commutées ultra-sélectifs qui coupent de manière drastique les fréquences vocales pour ne pas perturber le décodage de la tonalité sub-audio, tout en évitant que la tonalité elle-même ne s'entende sous forme de ronflement dans le haut-parleur.
Conseils Pro :
Le piège de la stabilité de l'horloge (Quartz de référence) : Pour que le FX307 décode et encode les fréquences de tonalité avec la précision rigoureuse exigée par les normes de radiocommunication (tolérance souvent inférieure à ±0,5%), le circuit interne dépend entièrement d'un signal d'horloge stable. Il utilise généralement un quartz spécifique d'époque connecté sur ses broches d'oscillateur (fréquence type de 1,000 MHz ou 4,000 MHz selon la configuration du schéma). Si vous constatez que la radio émet mais ne parvient pas à déclencher le relais distant, contrôlez la fréquence exacte de l'oscillateur à l'aide d'un fréquencemètre ou d'un oscilloscope. Une dérive du quartz ou des condensateurs de charge associés rendra le circuit "sourd" ou hors spécifications.
Manipulation de la céramique d'époque : Le boîtier CerDIP scellé au verre de ce composant protège idéalement le silicium contre l'humidité des environnements extérieurs (radio mobile en véhicule ou station de base isolée). Cependant, ce verre de scellement rend le boîtier cassant. N'exercez aucune force latérale ou torsion sur les broches métalliques si vous devez les réaligner légèrement pour les insérer dans un support DIP16 (privilégiez un support tulipe de qualité professionnelle pour ce type de pièce rare).
