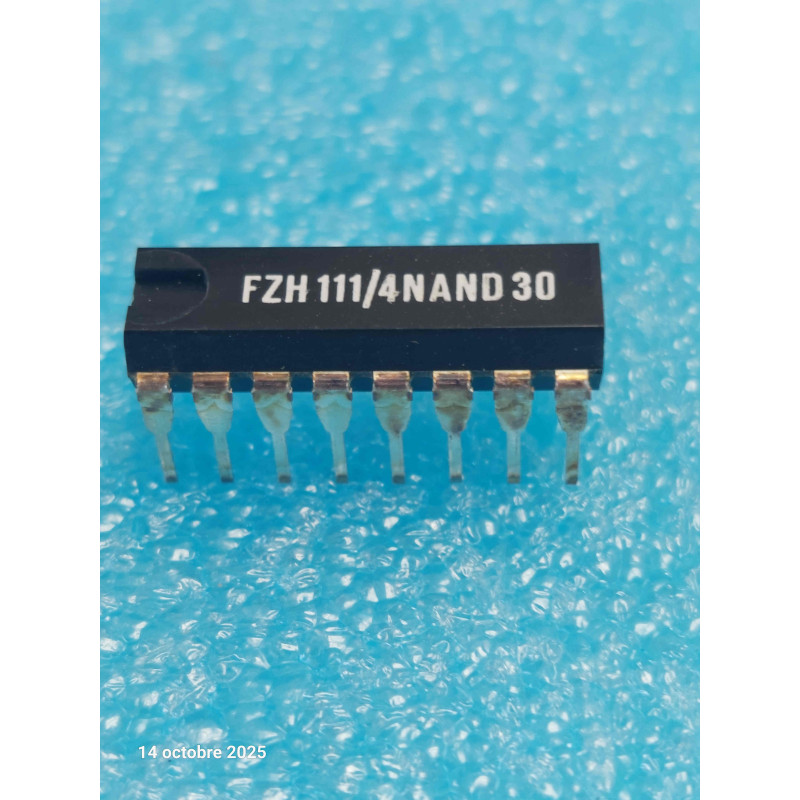

Le FZH111 est un circuit intégré logique d'époque très spécifique appartenant à la famille LSL (Langsame Störsichere Logik / Logique lente immunisée contre les parasites), développée par Siemens. Présenté dans un boîtier DIP16 (contrairement aux portes standards en DIP14), ce circuit intègre deux bascules de type JK indépendantes. C'est une technologie hautement spécialisée des années 70 et 80, conçue exclusivement pour l'électronique industrielle lourde (commandes de puissance, environnements d'usine très bruités) où les circuits TTL ou CMOS classiques subiraient des déclenchements intempestifs à cause des parasites magnétiques.
Note technique :
Philosophie de la technologie LSL : Pour bloquer les parasites industriels, Siemens a délibérément conçu cette gamme pour être "lente" (fréquence de commutation basse, de l'ordre de quelques centaines de kHz à 2 MHz max) et pour fonctionner à une tension élevée (généralement 15V). Les seuils de tension pour basculer d'un état 0 à un état 1 sont extrêmement hauts, ce qui rend le FZH111 totalement insensible aux pointes de tension parasites induites par des relais, des moteurs ou des contacteurs à proximité.
Le piège du boîtier DIP16 : Ne confondez pas ce circuit avec une double bascule CMOS (comme le 4027) ou TTL. Bien qu'il partage la tension de la CMOS, son brochage en DIP16 et ses courants de commutation internes sont purement propriétaires à la gamme FZ de Siemens.
Conseils Pro :
Le piège de la tension d'alimentation (Pas de 5V !) : N'essayez jamais d'alimenter ou de tester le FZH111 sous une tension TTL de 5V. La puce restera totalement inerte car ses diodes zener et transistors internes nécessitent une tension d'au moins 11,4V pour commencer à conduire et polariser les bascules. En maintenance, vérifiez impérativement que le rail industriel de 15V est propre et stable.
Diagnostic & Remplacement : 1. Les entrées de forçage (Set/Reset) non utilisées doivent être câblées selon les règles strictes de la logique LSL (souvent reliées au rail positif ou à la masse selon l'architecture du PCB). Si une piste est corrodée ou coupée sur la carte, la bascule correspondante peut se verrouiller définitivement.
2. Ce composant est introuvable dans les familles logiques standards (7400 ou 4000). Conservez précieusement vos pièces NOS FZH111, car elles sont indispensables pour réparer les anciennes cartes de commande de machines-outils rétros, de ponts roulants ou d'automatismes Siemens des années 70/80 sans avoir à reconstruire entièrement une carte d'adaptation moderne.
