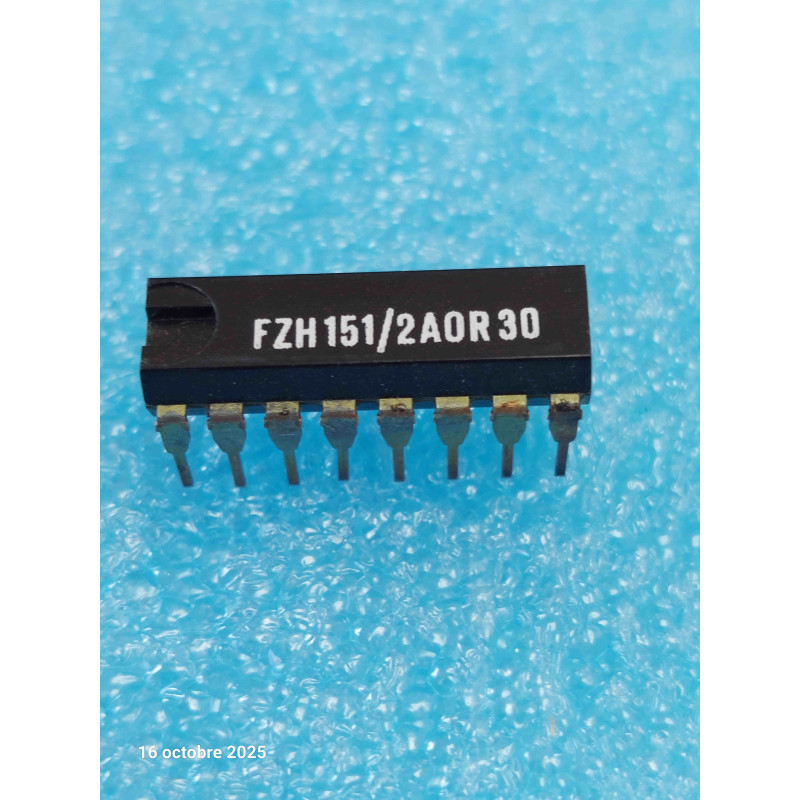

Le FZH151 est un circuit intégré d'époque de la famille LSL (Langsame Störsichere Logik / Logique lente immunisée contre les parasites), développée par Siemens pour l'électronique industrielle lourde. Logé dans un boîtier DIP16, ce composant est un extenseur de portes logiques ET (AND Expander). Contrairement à une porte logique standard, il ne possède pas d'étage de sortie classique (de type Totem-Pole ou Open-Collector). Ses sorties sont des accès directs aux nœuds internes de transistors, conçus exclusivement pour être raccordés aux entrées d'extension d'une porte complexe maîtresse (comme la porte ET-OU-INVERSÉ FZH141) afin d'augmenter son nombre d'entrées.
Note technique :
Principe de l'extenseur LSL : Le FZH151 permet d'élargir la capacité combinatoire d'une puce hôte de la série FZ (typiquement le FZH141) en y injectant des conditions "ET" supplémentaires. Ce couplage se fait au niveau interne des transistors, évitant ainsi d'ajouter des cascades de portes qui ralentiraient ou désynchroniseraient les signaux de commande industriels.
Absence d'alimentation directe classique : Tout comme le modèle TTL 7460 (FJY101), ce type de composant extenseur tire ses références de polarisation et sa masse directement à travers ses connexions physiques avec la puce principale.
Conseils Pro :
Le piège du test hors circuit (Ne pas le tester seul !) : N'essayez jamais de valider un FZH151 sur un banc de test de circuits intégrés standard ou de mesurer ses broches de sortie dans le vide. Sans être physiquement relié aux broches d'extension d'une puce hôte compatible sur le PCB, ses transistors de sortie n'ont aucune charge de collecteur. La puce semblera totalement "morte" (haute impédance), ce qui est son comportement normal hors circuit.
Diagnostic & Maintenance (Panne de la matrice logique) : 1. Si une fonction logique de votre machine Siemens tombe en panne uniquement lorsqu'une condition liée à l'extenseur est requise, inspectez minutieusement les pistes qui relient le FZH151 à la puce maîtresse. Ces liaisons en 15V transportent des courants de base très faibles, sensibles aux micro-coupures de pistes ou aux résidus de flux de soudure conducteurs.
2. Ce composant est hautement propriétaire et indissociable de la gamme LSL de Siemens en boîtier DIP16. Il n'existe aucun équivalent dans les séries 7400 ou 4000. Vos pièces NOS d'époque sont donc cruciales pour restaurer les cartes d'automates, d'armoires de relais ou de commandes numériques d'anciennes générations (type Siemens Sinumerik d'époque).
