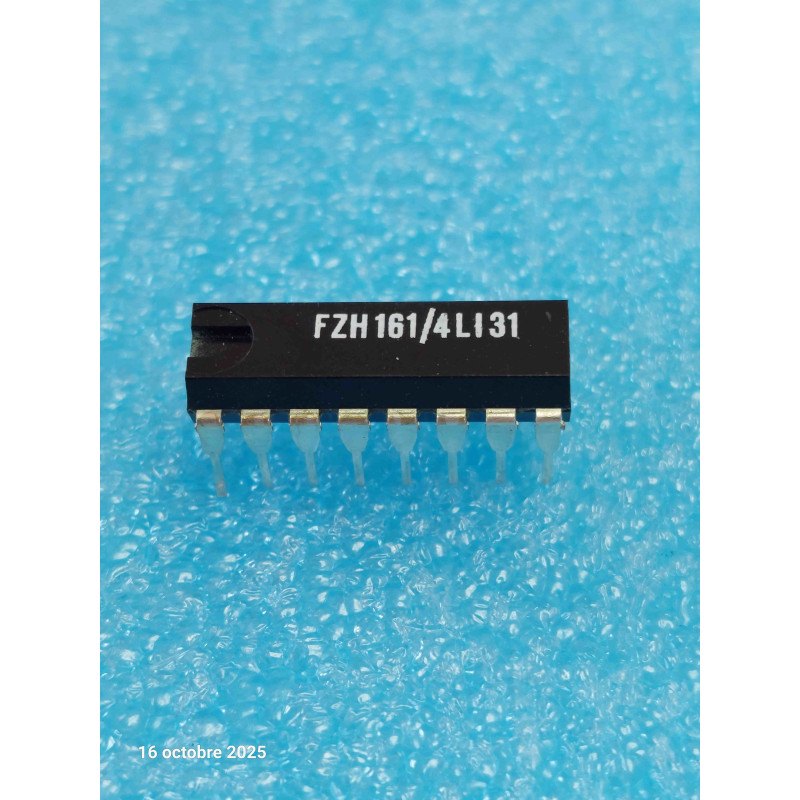

Le FZH161 est un circuit intégré logique séquentiel d'époque appartenant à la famille LSL (Langsame Störsichere Logik / Logique lente immunisée contre les parasites), conçue par Siemens pour l'électronique industrielle lourde. Logé dans un boîtier DIP16, ce composant intègre deux bascules de type D indépendantes (Dual D-Type Flip-Flop) avec entrées de forçage asynchrones (Set et Reset). C'est une pièce maîtresse pour la mémorisation d'états, le verrouillage de signaux de sécurité (latch) ou la synchronisation de données capteurs dans les environnements d'usine très bruités (armoires électriques, lignes de convoyage, commandes numériques).
Note technique :
Fonctionnement de la Bascule D : Lors d'une transition positive (front montant) sur l'entrée d'horloge (Clock), l'état logique présent sur l'entrée de donnée (D) est transféré et mémorisé sur la sortie Q.
Immunité Spécifique LSL : Pour éviter que les pics de tension inductifs générés par les moteurs ou les relais de puissance ne soient interprétés comme de faux signaux d'horloge, le FZH161 intègre des circuits de filtrage internes. Sa vitesse de commutation est volontairement bridée, exigeant des signaux d'horloge stables pour valider le transfert de données.
Conseils Pro :
Le piège des lignes de Reset / Set asynchrones : Les entrées de forçage (Set et Reset) permettent de basculer instantanément les sorties sans attendre le front d'horloge. En fonctionnement normal, ces broches doivent être strictement maintenues au niveau inactif selon la logique interne LSL (généralement fixées au potentiel requis par des résistances de pull-up/pull-down). Si une soudure d'époque se fissure ou qu'une piste se coupe, ces entrées se retrouvent flottantes, captent les parasites ambiants et provoquent des réinitialisations intermittentes et introuvables à la sonde logique.
Diagnostic & Maintenance : 1. Mesurez impérativement le rail d'alimentation industriel qui doit être calé sur +15,0V. Si la tension chute (par exemple autour de 10V à cause d'un condensateur de filtrage fatigué sur la carte d'alimentation), la bascule perdra sa capacité de rétention et ses seuils de commutation deviendront totalement instables.
2. En raison de son architecture bipolaire sous 15V et de son brochage propriétaire en boîtier DIP16, le FZH161 n'a aucun équivalent direct dans les familles standards TTL (7474) ou CMOS (4013). Vos pièces détachées d'époque NOS sont indispensables pour remettre en état les cartes de mémorisation et de sécurité des systèmes automatisés ou des commandes numériques Siemens (génération Sinumerik/Simatic des années 70/80).
