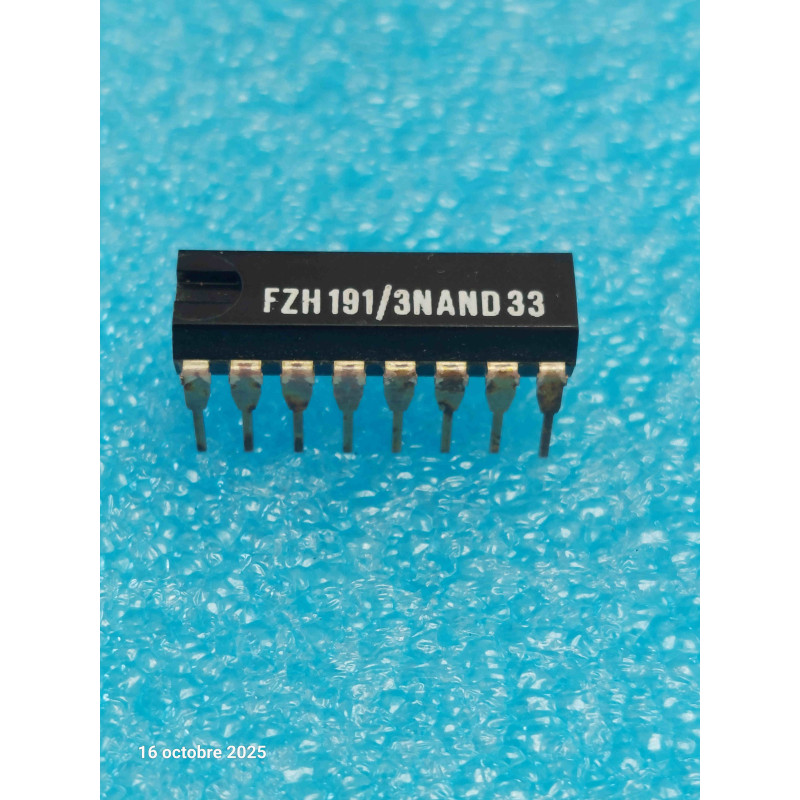

Le FZH191 est un circuit intégré logique de base mais hautement durci appartenant à la famille LSL (Langsame Störsichere Logik / Logique lente immunisée contre les parasites), conçue par Siemens. Logé dans un boîtier DIP16, ce composant intègre quatre portes logiques NAND indépendantes à 2 entrées. C'est l'équivalent industriel "haute sécurité" et haute tension (15V) de ce que représente un 7400 ou un 4011 dans les familles standards, spécifiquement taillé pour résister aux pires interférences électromagnétiques des armoires industrielles des années 70 et 80.
Note technique :
Immunité Bipolaire LSL : À l'instar des autres puces de la série FZH, le FZH191 utilise des réseaux de diodes zener internes pour élever les seuils de basculement. Pour qu'un signal soit interprété comme un niveau haut (1), il doit franchir un seuil de tension très élevé, ce qui élimine totalement les commutations intempestives induites par les parasites de ligne (induits par les moteurs ou les bobines de relais).
Format DIP16 propriétaire : Bien qu'il ne s'agisse que d'un quadruple NAND à 2 entrées (qui tiendrait normalement dans un boîtier DIP14 standard), il utilise le boîtier DIP16 spécifique à Siemens pour respecter l'architecture de routage, l'espacement d'isolement et le brochage de la gamme LSL 15V.
Conseils Pro :
Le piège des entrées flottantes en milieu industriel : En technologie LSL sous 15V, les entrées inutilisées des portes NAND actives doivent être impérativement câblées (soit reliées ensemble à l'entrée active, soit tirées au rail positif +15V via une résistance). Si vous laissez une broche en l'air sur une carte en réparation, elle agira comme une antenne au milieu de l'armoire électrique et provoquera des basculements de sortie totalement erratiques.
Diagnostic & Remplacement : 1. La règle du NAND s'applique : la sortie d'une porte ne tombe à 0V que si ses deux entrées sont simultanément au niveau haut (proche de 15V). Si une seule entrée est au niveau bas (0V), la sortie doit mesurer environ 15V.
2. Ce composant est unique à la gamme Siemens et n'est pas interchangeable avec un circuit CMOS 4011 ou TTL 7400, malgré des fonctions logiques similaires. Vos pièces NOS d'époque sont de véritables pépites pour quiconque doit restaurer une ancienne commande numérique ou un automate de l'époque.
