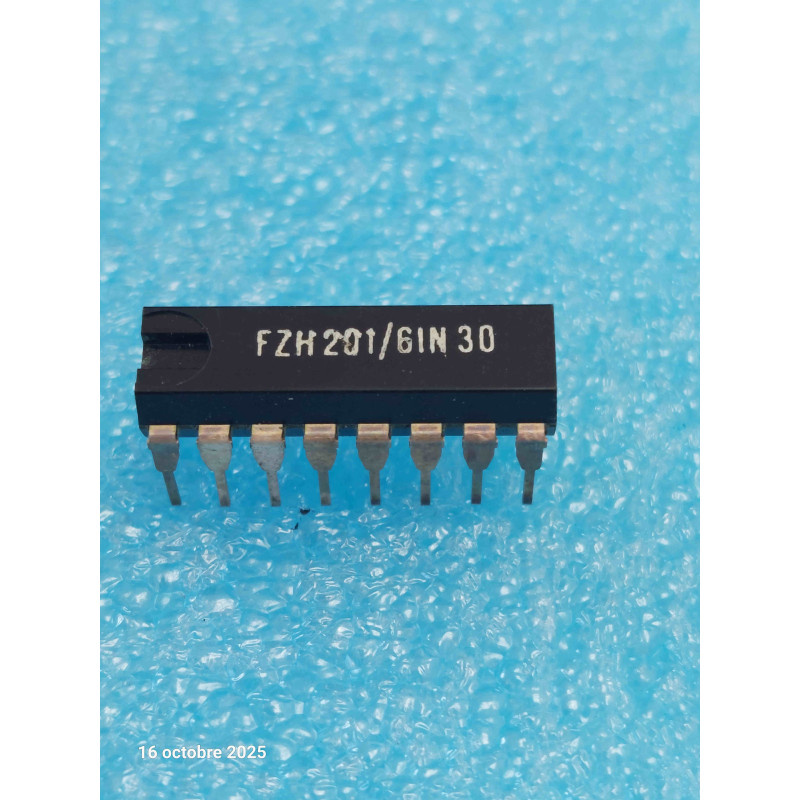

Le FZH201 est un circuit intégré logique fondamental appartenant à la famille LSL (Langsame Störsichere Logik / Logique lente immunisée contre les parasites), conçue par Siemens pour le secteur industriel lourd. Logé dans son boîtier DIP16 caractéristique, ce composant renferme quatre portes logiques NOR indépendantes à 2 entrées. C'est le pendant "haute sécurité" et haute tension (15V) de ce que représente un circuit standard comme le 7402 ou le 4001, taillé sur mesure pour fonctionner de manière totalement fiable au cœur des environnements d'usine les plus pollués par les interférences électromagnétiques.
Note technique :
Logique NOR Durcie : La table de vérité du FZH201 dicte que la sortie d'une porte ne passe au niveau haut (environ 15V) que si toutes ses entrées sont strictement au niveau bas (0V). Si une seule entrée passe au niveau haut, la sortie tombe immédiatement à 0V.
Philosophie LSL : Grâce à l'intégration de diodes zener sur ses étages d'entrée bipolaires et à un bridage volontaire de sa vitesse de transition (fréquence max basse), ce circuit ignore superbement les pointes de tension induites par les bobines de relais, les moteurs électriques ou les gros contacteurs d'armoires.
Conseils Pro pour votre tri :
Le piège du brochage et des entrées non câblées : En maintenance sur les cartes Siemens d'époque, les entrées des portes NOR qui ne sont pas utilisées dans l'équation logique doivent être impérativement reliées à la masse (GND) pour rester inactives sans bloquer la porte. Si une piste de masse est coupée ou oxydée, l'entrée se retrouve flottante, capte les parasites environnants et verrouille de manière intermittente la sortie à 0V.
Diagnostic & Remplacement : 1. Assurez-vous à l'aide d'un voltmètre ou d'un oscilloscope que la ligne d'alimentation principale fournit un +15V bien propre. Sous la barre des 11V, la puce refuse de polariser correctement ses transistors internes et se bloque.
2. Ne tentez aucune substitution par un CD4001 ou un 7402. Malgré une fonction logique similaire, le format DIP16, l'architecture bipolaire de puissance et les courants de commutation sont exclusifs à cette série LSL de Siemens. Vos exemplaires NOS sont requis pour préserver les cartes d'automates ou de commandes numériques d'origine.
