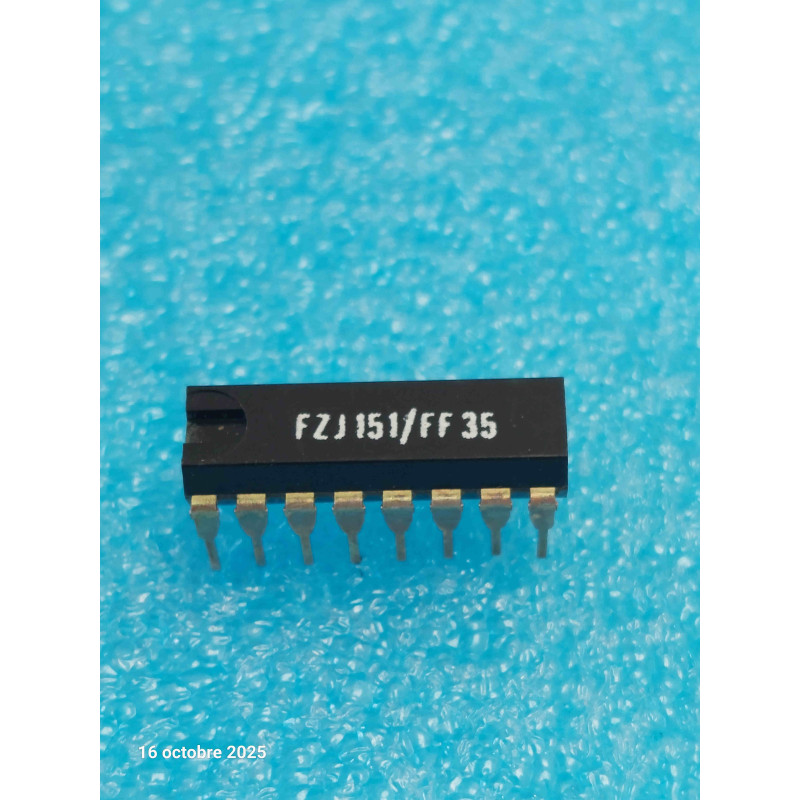

Le FZJ151 est un circuit intégré logique séquentiel hautement spécialisé de la famille LSL (Langsame Störsichere Logik / Logique lente immunisée contre les parasites), développée par Siemens pour les environnements industriels lourds. Logé dans son boîtier DIP16 réglementaire, ce composant intègre deux bascules de type JK indépendantes fonctionnant en mode Maître-Esclave (Master-Slave), associées à un réseau d'entrées logiques multiples (portes ET de contrôle d'entrée) et d'une commande de mise à un asynchrone (Preset). C'est l'exact pendant du FZJ141, mais configuré ici pour un forçage au niveau haut, ce qui en fait une pièce maîtresse pour la maintenance des séquenceurs de démarrage et des circuits logiques complexes d'époque.
Note technique :
Conditionnement & Forçage Positif : Le FZJ151 permet de lier le basculement logique des lignes J et K à plusieurs signaux simultanés grâce à ses portes d'entrée combinatoires intégrées. L'entrée Preset asynchrone permet quant à elle de court-circuiter le signal d'horloge pour imposer instantanément un niveau haut (1) sur la sortie Q (environ 15V), une fonction indispensable pour initialiser des étapes de processus industriels ou des circuits de pré-sélection.
Architecture Sécurisée : Le transfert interne de type Master-Slave (lecture sur le front montant de l'horloge, écriture sur le front descendant) verrouille le signal de manière étanche contre les pointes de tension induites par les bobines ou les câbles de puissance environnants.
Conseils Pro pour votre tri :
Le piège du Preset vs Clear (Ne pas confondre 141 et 151) : Attention lors de vos diagnostics sur table ou du rangement de vos tiroirs. Le FZJ141 et le FZJ151 partagent la même structure d'entrées multiples, mais le 141 force la sortie à 0 (Clear) tandis que le 151 force la sortie à 1 (Preset). Une inversion de référence sur un PCB empêcherait l'automate de s'initialiser dans le bon état de sécurité au démarrage.
Maintenance & Entrées de contrôle : 1. Comme pour toute la série, les sous-entrées J/K inutilisées doivent être pontées au niveau logique actif (souvent le +15V via résistance de pull-up) pour que la porte ET d'entrée ne bloque pas les ordres de commutation.
2. Si une bascule refuse de répondre et reste désespérément au niveau haut, contrôlez la broche Preset. Si le circuit de commande en amont fuit ou maintient cette ligne active par erreur, la bascule ignorera l'horloge et restera verrouillée à un niveau proche de 15V.
