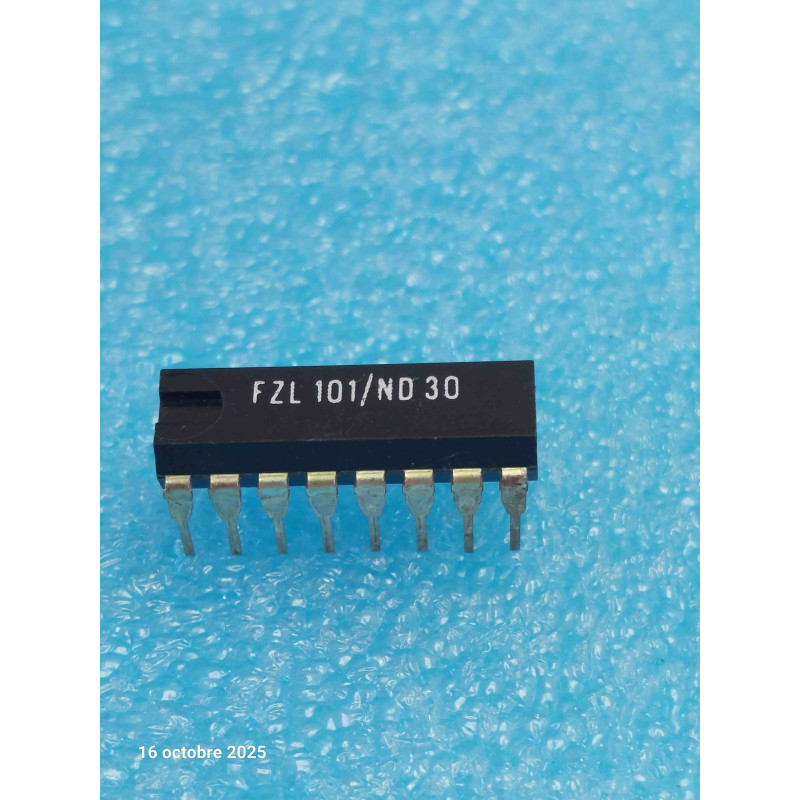

Le FZL101 est un circuit intégré de puissance appartenant à la famille LSL (Langsame Störsichere Logik / Logique lente immunisée contre les parasites), développée par Siemens pour les environnements industriels sévères. Logé dans un boîtier DIP16, ce composant intègre quatre amplificateurs / drivers de puissance indépendants à sorties push-pull (étage actif). Il est spécifiquement conçu pour servir d'interface de sortie robuste, permettant de convertir des signaux logiques internes de faible puissance pour piloter directement des charges inductives ou capacitives lourdes (longues lignes de transmission blindées, relais, électrovannes ou lampes-témoins) sans risquer de propager ou de subir les parasites magnétiques environnants.
Note technique :
Sorties Actives Haute Performance : Contrairement aux modèles à collecteur ouvert, les 4 drivers du FZL101 possèdent un étage de sortie actif capable de fournir efficacement du courant au niveau haut (Source) et d'en absorber au niveau bas (Sink). Cela garantit des fronts de commutation francs et rapides, même face à de fortes capacités parasites de câblage.
Philosophie de Robustesse LSL : Ce circuit utilise des seuils de transition électrique très élevés (marge de bruit de plusieurs volts) combinés à une inertie logique volontaire. Les pointes de tension transitoires générées par l'ouverture ou la fermeture des gros contacteurs de puissance dans l'armoire électrique sont ainsi naturellement filtrées.
Conseils Pro :
Le piège de la surcharge sur les lignes de terrain : Le FZL101 est l'élément de première ligne directement relié aux connecteurs de sortie des cartes électroniques. En cas de dysfonctionnement (canal bloqué ou circuit anormalement chaud), il convient d'inspecter immédiatement le faisceau de câbles externe. Un court-circuit partiel, une infiltration d'humidité dans une prise déportée ou une bobine de relais en fin de vie (dont la résistance interne a chuté) surchargera l'étage bipolaire jusqu'à sa destruction thermique.
Maintenance & Diagnostic : 1. Ce composant exige une alimentation industrielle stable, typiquement calée sur +15,0V. Si le rail d'alimentation chute sous les 11V à cause de condensateurs de filtrage vieillissants, les structures de diodes zener internes ne se polariseront pas et les drivers resteront inertes.
2. En raison de sa technologie LSL exclusive et de son format DIP16, ce circuit n'a aucun équivalent direct dans les familles standards TTL (série 74) ou CMOS (série 4000). Son remplacement par une pièce d'origine New Old Stock est impératif pour restaurer les fonctions de pilotage des automates Simatic ou des commandes numériques Sinumerik des années 70/80 sans modifier le circuit imprimé.
