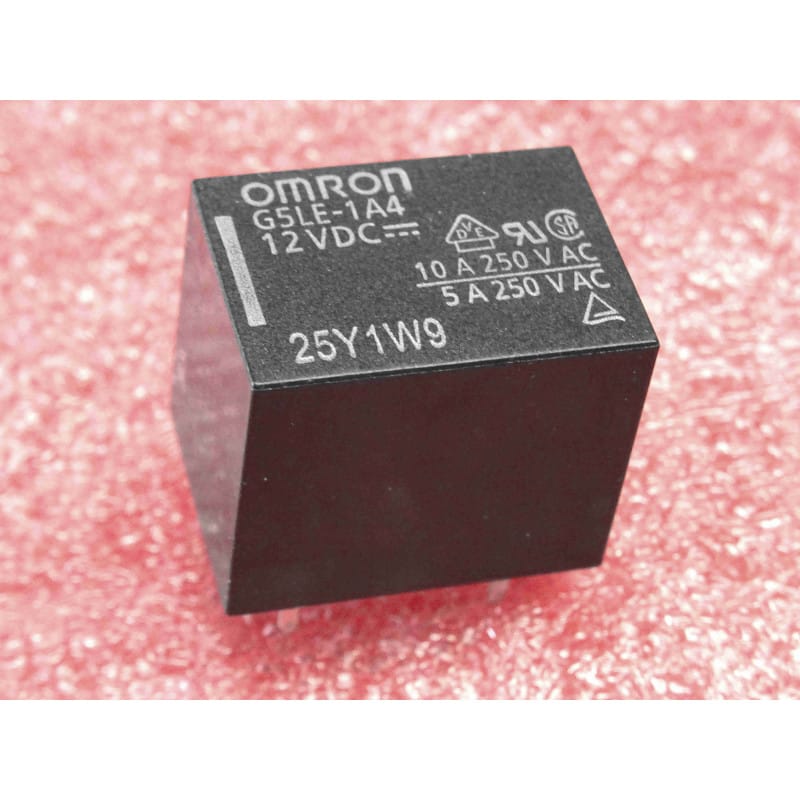

Le relais électromagnétique de puissance de la marque Omron de référence G5LE-1A4-12VDC (bobine en 12 Vdc, pouvoir de coupure de 10A sous 250VAC, configuration à 1 contact travail / Normalement Ouvert / 1 Form A / SPST-NO, matériau de contact en AgSnO2, architecture à 4 pattes) est un composant de commutation robuste et fiable, conçu pour l'implantation sur circuit imprimé dans les cartes de commande de puissance, les équipements industriels et les appareils exigeant une forte résistance aux courants d'appel.
Type de Composant : Relais de puissance pour circuit imprimé (Power PCB Relay / Série G5LE).
Fabricant / Référence : Omron / G5LE-1A4-12VDC.
Tension de Bobine : 12 Vdc (Courant continu, idéal pour les circuits de commande basse tension 12V).
Calibre Électrique (Contacts) : 10 A sous 250 VAC (Pouvoir de coupure élevé pour charges résistives ou inductives).
Configuration des Contacts : 1 Contact Fermé / NO (Normalement Ouvert) / 1 Form A / SPST-NO (Single Pole Single Throw - Normally Open).
Matériau des Contacts : AgSnO2 (Alliage Argent-Oxyde d'Étain offrant une excellente résistance au collage et aux charges à fort courant d'appel).
Brochage & Format : 4 pattes (Optimisé pour l'alimentation de la bobine et la commutation de la ligne unipolaire).
Signification de la conception :
Qualité Omron : Standard industriel mondialement reconnu pour la fiabilité de ses composants électromécaniques, assurant une excellente isolation galvanique, une compacité optimale et une grande longévité de commutation sous charge.
Repérage et Connexion : Référez-vous impérativement au schéma sérigraphié sur le flanc du boîtier Omron pour identifier l'affectation exacte des 4 pattes (deux bornes pour la commande de la bobine 12V et deux bornes pour le contact de puissance NO) avant toute implantation sur circuit imprimé.
Environnement : Cartes électroniques de puissance, automatismes, alimentations, boîtiers de commande et équipements électrotechniques gérant des charges monophasées.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de fermeture du contact à l'application du 12V sur la bobine, résistance de contact anormale sous charge, ou coupure de l'enroulement interne.
Mesures : Mesurer systématiquement la résistance ohmique de la bobine à l'ohmmètre et valider l'établissement de la continuité sur le contact NO lors d'une excitation hors circuit.
Recommandations de Montage & Restauration :
Précautions de Brasage : Utilisez un fer à souder à température contrôlée pour fixer les pattes sur le circuit imprimé. Veillez à respecter strictement le calibre de 10A pour préserver l'intégrité des contacts en AgSnO2 lors de commutations répétées.
