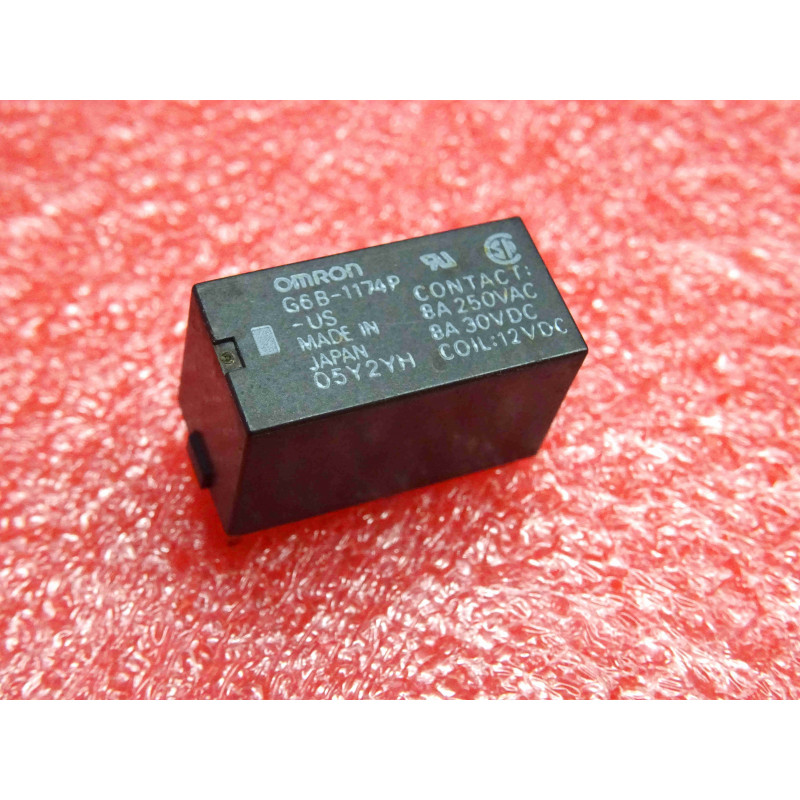

Le relais électromagnétique miniature de puissance pour circuit imprimé de la marque Omron de référence G6B-1174P-US-DC12 (bobine en 12 Vdc, version non verrouillable / non-latching, configuration 1 contact travail / Normalement Ouvert / SPST-NO, pouvoir de coupure haute capacité de 8A sous 250Vac / 30Vdc, boîtier entièrement scellé / fully sealed) est un composant de commutation compact et hautement fiable, conçu pour les applications industrielles exigeantes, les cartes de commande et les environnements sévères nécessitant une protection renforcée contre les agents extérieurs.
Type de Composant : Relais de puissance miniature pour circuit imprimé (Power PCB Relay / Série G6B).
Fabricant / Référence : Omron / G6B-1174P-US-DC12.
Tension de Bobine : 12 Vdc (Courant continu).
Calibre Électrique (Contacts) : 8 A sous 250 Vac / 30 Vdc (Pouvoir de coupure élevé pour charges résistives ou inductives dans un format compact).
Configuration des Contacts : 1 contact travail / Normalement Ouvert (SPST-NO / 1 Form A).
Mode de Fonctionnement : Monostable / Non-verrouillable (non-latching).
Boîtier : Entièrement scellé (fully sealed / lavable, garantissant une protection étanche contre la poussière et les flux de nettoyage).
Signification de la conception :
Qualité Omron & Série G6B : Référence industrielle reconnue pour sa haute densité d'implantation, sa résistance exceptionnelle aux chocs et vibrations, et son étanchéité totale permettant le lavage automatisé des cartes électroniques.
Repérage et Connexion : Référez-vous impérativement au schéma sérigraphié sur le flanc du boîtier Omron pour identifier l'affectation exacte des broches (bornes de l'enroulement de bobine 12V et voies du contact de puissance NO) avant toute implantation sur circuit imprimé.
Environnement : Cartes électroniques industrielles, automatismes, boîtiers de commande, équipements embarqués et interfaces de puissance soumis à des environnements poussiéreux ou nécessitant un nettoyage par lavage de carte.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de fermeture du contact à l'application du 12V sur la bobine, résistance de contact anormale sous charge suite à des commutations répétées, ou coupure de l'enroulement interne.
Mesures : Mesurer systématiquement la résistance ohmique de la bobine à l'ohmmètre et valider l'établissement de la continuité sur le contact NO lors d'une excitation hors circuit.
Recommandations de Montage & Restauration :
Précautions de Brasage : Utilisez un fer à souder à température contrôlée pour fixer les broches sur le circuit imprimé. Le boîtier entièrement scellé protège efficacement le mécanisme interne, veillez toutefois à respecter strictement le calibre de 8A pour préserver la durée de vie des contacts.
