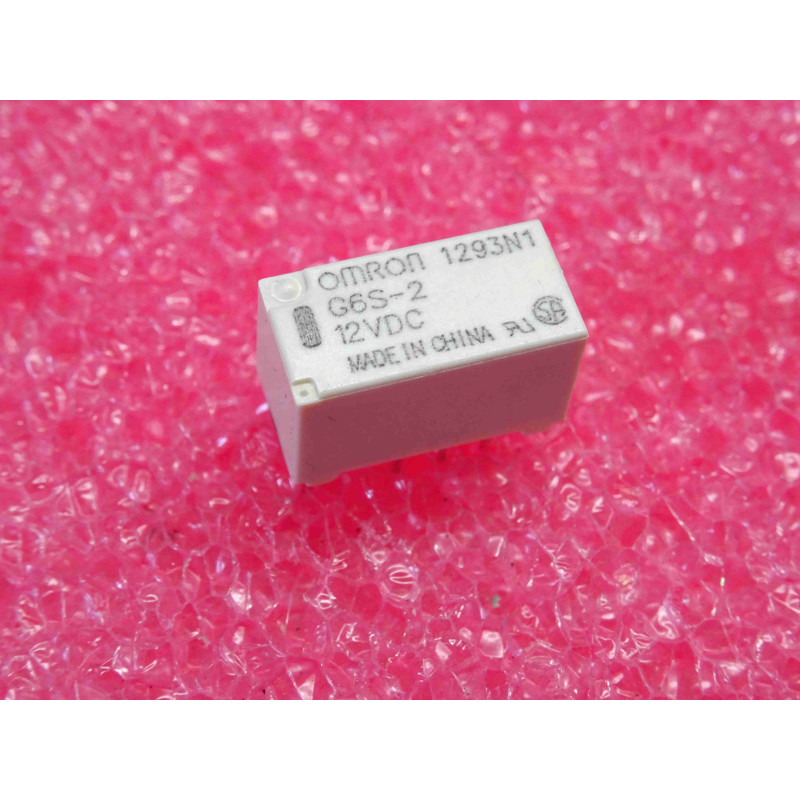

Lot de 2 relais électromagnétiques miniatures de la marque Omron de référence G6S-2-12Vdc (modèle non verrouillable / non-latching), composants de haute précision conçus pour la commutation de signaux et de charges de faible puissance sur circuit imprimé.
Type de Composant : Relais électromagnétique miniature pour circuit imprimé (Through-hole PCB Relay).
Fabricant / Référence : Omron / G6S-2-12Vdc.
Tension de Bobine : 12 Vdc (Courant continu).
Calibre Électrique (Contacts) : 2 A (Capacité de coupure adaptée pour les signaux de commande et les charges modérées).
Configuration des Contacts : 2 RT / 2 Form C / DPDT (Double Pole Double Throw - Bipolaire Inverseur).
Type de Fonctionnement : Monostable / Non verrouillable (Non-latching : revient à sa position initiale dès coupure de la tension de bobine).
Nombre de Broches : 8 broches (format traversant / through-hole).
Conditionnement : Lot de 2 pièces d'atelier en bon état.
Signification de la conception :
Série G6S Omron : Reconnue pour son encombrement ultra-réduit, sa haute sensibilité et son excellente isolation entre la bobine et les contacts, idéale pour les cartes de télécommunication, d'instrumentation et d'électronique embarquée.
Repérage et Connexion : Identifiez rigoureusement le brochage des 8 broches (bornes de bobine 12Vdc et deux jeux de contacts inverseurs) à l'aide de la documentation Omron avant l'implantation sur circuit imprimé.
Environnement : Cartes de télécommunication, interfaces de mesure, équipements audio professionnels, systèmes de contrôle et cartes électroniques compactes.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de basculement des contacts malgré l'application de la tension 12Vdc sur la bobine, résistance de contact anormale ou coupure de l'enroulement interne.
Mesures : Mesurer la résistance ohmique de la bobine à l'ohmmètre et vérifier l'établissement de la continuité sur les voies repos (NC) et travail (NO) lors de l'excitation.
Recommandations de Montage & Restauration :
Brasage : Utilisez un fer à température contrôlée pour préserver l'intégrité du boîtier miniature et éviter toute contrainte thermique excessive sur les broches lors des opérations de maintenance.
