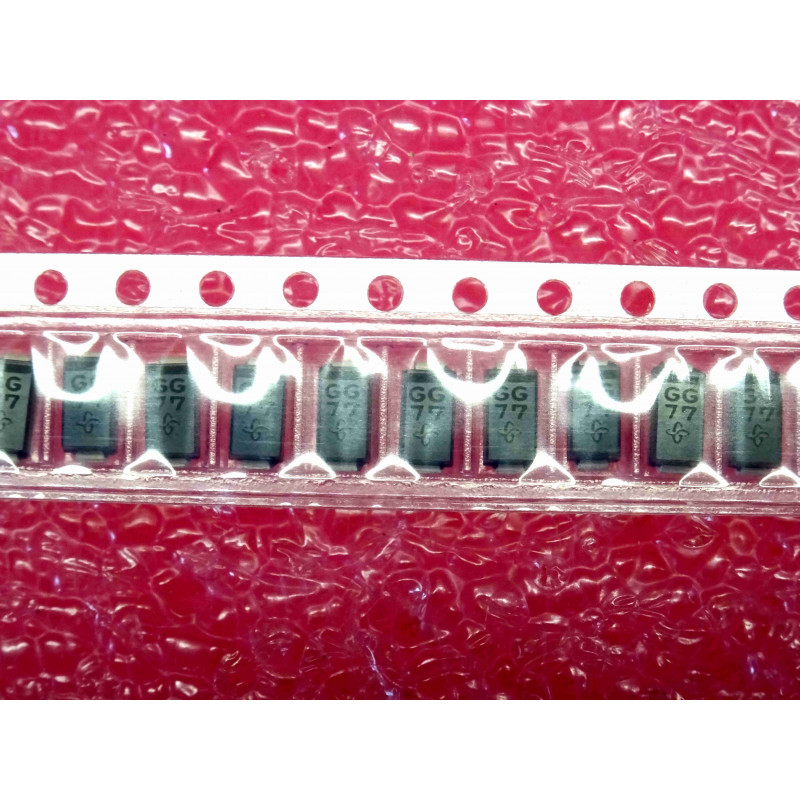

Lot de 5 diodes de redressement standard CMS à jonction passivée sous verre (Surface Mount Glass Passivated Rectifier Diode) de référence GF1G (série GF1A à GF1M / marquage boîtier GG) fabriquées par GENERAL SEMICONDUCTOR (Vishay General Semiconductor), conçu pour les techniciens de maintenance CMS, concepteurs de circuits compacts, réparateurs de modules d'alimentation à découpage (SMPS), adaptateurs secteur, éclairages LED et électroniciens d'atelier.
La diode General Semiconductor GF1G est un standard industriel en boîtier pour montage en surface SMA (DO-214AC / boîtier plastique surmoulé compact). Elle est spécialement conçue pour les applications de redressement d'usage général, de protection anti-inversion et de roue libre sur cartes électroniques à haute densité d'intégration. Elle offre une tension inverse répétitive de crête (VRRM) de 400 V (tension continue de blocage VR de 400 V), un courant direct moyen nominal (IF / IF(AV)) de 1 A (à température de broche TL = 125°C / TA = 75°C), et une capacité d'absorption des surcharges accidentelles (IFSM) de 30 A. Grâce à sa structure silicium passivée sous verre (Superectifier / Glass Passivated Pellet), elle combine un très faible courant de fuite inverse, une haute tenue diélectrique et une stabilité thermique remarquable pour les alimentations intermédiaires et le redressement AC/DC.
Composants Électroniques & Semi-conducteurs / Fabricant : GENERAL SEMICONDUCTOR (Vishay General Semiconductor) / Référence Fabricant : GF1G (Série GF1A à GF1M / Marquage : GG) / Type de Composant : Diode de redressement CMS passivée sous verre (Surface Mount Standard Rectifier) / Tension Inverse Répétitive Max (VRRM) : 400 V / Tension Continue Inverse Max (VR) : 400 V / Tension Efficace d'Entrée Max (VRMS) : 280 V / Courant Direct Moyen Nominal (IF / IF(AV)) : 1,0 A (à TL = 125°C) / Courant de Surcharge Crête (IFSM) : 30 A (onde demi-sinus 8,3 ms) / Chute de Tension Directe Max (VF) : Typiquement 1,0 V à 1,1 V sous 1 A / Courant Inverse de Fuite (IR) : Inférieur à 5 µA sous VRRM à 25°C (inférieur à 50 µA à 125°C) / Boîtier Mécanique : CMS / SMD type SMA (DO-214AC, résine époxy ignifugée UL 94V-0) / Code de Marquage Dessus : GG / Conditionnement : Lot de 5 pièces / État : Neuf de stock d'origine (NOS / New Old Stock), plages CMS étamées propres et sans oxydation, prêtes à souder. Composant haute fiabilité pour cartes de commande, drivers LED et redressement intermédiaire.
Qualité & Fiabilité General Semiconductor / Vishay :
Structure silicium passivée sous verre assurant une stabilité thermique maximale et une dérive de fuite quasi-nulle dans le temps.
Marge de Sécurité en Tension (400 V) :
Parfaitement adaptée aux secondaires de transformateurs AC jusqu'à 150-200 V RMS et aux alimentations continues 12 V, 24 V, 48 V et 110 V.
Format CMS SMA / DO-214AC Ultra-Compact :
Faible encombrement sur le circuit imprimé, facilitant l'implantation haute densité sur les cartes de puissance compactes.
Marquage Top-Marking Direct (GG) :
Repérage simple et sans ambiguïté lors des contrôles d'atelier et des remplacements sur PCB.
Capacité de Tenue aux Surcharges (IFSM 30 A) :
Supporte sans dommage l'appel de courant transitoire lors de la mise sous tension des condensateurs de lissage.
État : Pièces neuves d'origine, plages étamées prêtes pour brasage au fer ou air chaud.
Repérage de Polarité & Implantation CMS :
Repérage de la Cathode : La bande blanche (ou trait en relief) sur le dessus du boîtier plastique identifie la Cathode (sortie du pôle positif en redressement).
Correspondance du Marquage : Le code gravé GG correspond strictement à la référence GF1G (400 V / 1 A) dans la gamme General Semiconductor (par exemple : GA = GF1A 50 V, GB = GF1B 100 V, GD = GF1D 200 V, GG = GF1G 400 V, GJ = GF1J 600 V, GK = GF1K 800 V, GM = GF1M 1000 V).
Équivalence Traversant vers CMS :
La GF1G constitue l'équivalent CMS direct de la célèbre diode axiale 1N4004 (400 V / 1 A).
Conseils de Soudage d'Atelier (Format SMA) :
Brasage au Fer à Souder : Utiliser une panne biseautée ou fine avec apport d'étain fluxé pour chauffer simultanément la pastille PCB et l'aile plate de la diode.
Brasage à l'Air Chaud : Température de flux d'air recommandée entre 240°C et 260°C avec pâte à braser sans surchauffer le boîtier au-delà de 10 secondes.
Domaines d'Application Idéaux :
Diode de roue libre sur bobines de relais 12 V / 24 V DC au format CMS.
Protection série anti-inversion de polarité sur les borniers d'alimentation continue de cartes électroniques.
Redressement 50/60 Hz sur petits modules d'alimentation auxiliaires et éclairages basse tension.
