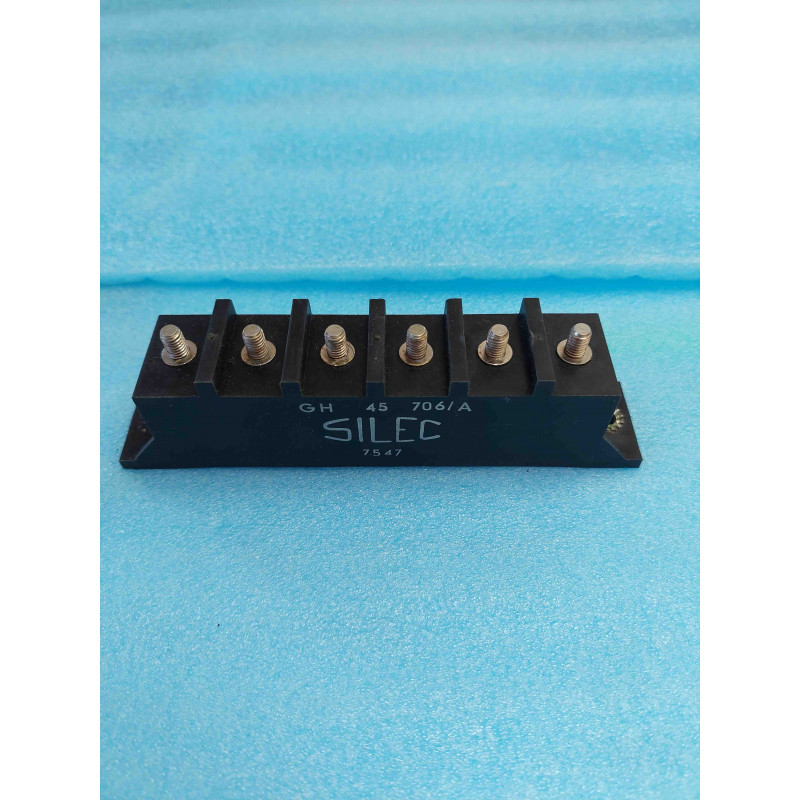

Pont de diodes redresseur de puissance triphasé complet (Three-Phase Power Bridge Rectifier) de référence GH45-706/A (GH 45-706/A / série GH45) fabriqué par le constructeur historique français SILEC (Silec Semi-conducteurs / Sagem / Société Industrielle de Liaisons Électriques), conçu pour les techniciens de maintenance industrielle, spécialistes des entraînements et variateurs de vitesse, électromécaniciens, réparateurs de postes à souder industriels et électroniciens d'atelier.
Le pont redresseur Silec GH45-706/A intègre 6 jonctions silicium de puissance montées en pont complet de Graetz triphasé (6 diodes) dans un boîtier compact à semelle métallique électriquement isolée. Il est spécialement dimensionné pour le redressement direct des réseaux triphasés industriels (230 V / 400 V AC). Il délivre un courant continu redressé moyen nominal (Id / IO) de 45 A (avec montage sur dissipateur thermique à semelle TC = 85°C), supporte une tension inverse de crête répétitive (VRRM) de 600 V à 700 V, et encaisse un courant de surcharge non répétitif (IFSM) de 350 A à 400 A. Sa semelle en aluminium massif assure un transfert thermique optimal vers le radiateur avec une isolation diélectrique garantie (supérieure à 2500 V RMS), simplifiant l'intégration mécanique sans isolant mica supplémentaire.
Composants Électroniques de Puissance & Semi-conducteurs / Fabricant : SILEC (Silec Semi-conducteurs France) / Référence Fabricant : GH45-706/A (Série GH45 / Suffixe 706/A) / Type de Composant : Pont redresseur de puissance triphasé 6 diodes (Three-Phase Bridge Rectifier) / Tension Inverse Répétitive Max (VRRM) : 600 V à 700 V / Tension Continue de Blocage Max (VR) : 600 V / Tension Efficace d'Entrée Triphasée Max (VRMS) : 400 V AC / Courant Continu Redressé Moyen Nominal (Id / IO) : 45 A (sur dissipateur thermique adapté) / Courant de Surcharge Crête Non Répétitif (IFSM) : 350 A à 400 A (onde 10 ms demi-sinus) / Chute de Tension Directe Max par Élément (VF) : Typiquement 1,15 V à 1,30 V sous 45 A / Tension d'Isolation Semelle (VISO) : 2500 V RMS (entre circuit interne et semelle de fixation) / Raccordement Électrique : Sorties cosses plates mâles type Faston 6,35 mm ou vis selon version / Boîtier Mécanique : Module de puissance surmoulé à semelle métallique aluminium plane (résine époxy ignifugée UL 94V-0) / Fixation : Trou central ou double perçage pour vissage direct sur dissipateur thermique / État : Neuf de stock d'époque (NOS / New Old Stock), semelle aluminium plane impeccable, cosses étamées propres et sans oxydation, jamais monté. Composant de haute robustesse pour variateurs, armoires de commande et alimentations triphasées.
Redressement Triphasé Intégré (Pont de Graetz 6 Diodes) :
Regroupe les 6 diodes de puissance dans un seul boîtier monobloc compact, réduisant le câblage et l'encombrement par rapport à des diodes discrètes montées sur radiateurs séparés.
Forte Capacité en Courant Continu (45 A sur Radiateur) :
Assure l'alimentation directe de moteurs à courant continu, chargeurs de batteries industriels et gros variateurs de vitesse.
Tension Calibrée Réseau Triphasé 400 V :
Tenue en tension inverse de 600 V à 700 V assurant une marge de sécurité fiable pour le redressement direct de phases industrielles 230 V / 400 V AC.
Semelle Métallique Électriquement Isolée (2500 V RMS) :
Montage direct par vis sur le châssis ou radiateur commun de l'armoire électrique sans kit d'isolation mica ou silicone.
Excellente Tenue aux Courants d'Appel (IFSM jusqu'à 400 A) :
Encaisse sans risque de claquage l'appel de courant massif lors de la magnétisation des transformateurs et de la charge des gros bancs de condensateurs de filtrage.
Fabrication Haute Fiabilité Française Silec :
Qualité industrielle lourde réputée pour sa robustesse mécanique et sa longévité dans les environnements sévères.
État : Pièce neuve de stock d'origine (NOS), prête pour montage et câblage d'atelier.
Repérage des Raccordements & Câblage :
Entrées Triphasées Alternatif (3 bornes repérées ~ ou AC ou L1, L2, L3) : Raccordement des trois phases du réseau triphasé ou du secondaire du transformateur. L'ordre des phases n'a pas d'influence sur la polarité de sortie continue.
Sortie Continue Positive (1 borne repérée +) : Pôle positif continu redressé.
Sortie Continue Négative (1 borne repérée -) : Pôle négatif continu / retour masse.
Contrôle Rapide au Multimètre (Mode Test Diode) :
Test des 3 diodes supérieures (côté Positif) : Pointe noire sur la borne +, pointe rouge successivement sur chacune des 3 bornes ~ -> conduction directe mesurée entre 0,45 V et 0,55 V sur chaque phase.
Test des 3 diodes inférieures (côté Négatif) : Pointe rouge sur la borne -, pointe noire successivement sur chacune des 3 bornes ~ -> conduction directe mesurée entre 0,45 V et 0,55 V sur chaque phase.
Inverser les pointes pour s'assurer du blocage parfait (affichage circuit ouvert / hors échelle) sur les 6 jonctions.
Vérifier l'isolement complet entre chaque cosse et la semelle métallique (résistance infinie).
Consignes d'Installation Thermique (Indispensable pour 45 A) :
Appliquer une fine couche uniforme de pâte thermique (silicone ou sans silicone) sur toute la face inférieure de la semelle en aluminium avant serrage.
Fixer solidement sur un dissipateur thermique à ailettes en aluminium dimensionné pour la puissance dissipée (environ 1,2 V x 2 diodes en conduction x 45 A = environ 100 W de pertes calorifiques à plein régime).
Utiliser des cosses Faston de 6,35 mm haute température à sertissage soigné avec une section de fil minimale de 6 mm² à 10 mm² adaptée au passage des 45 A.
