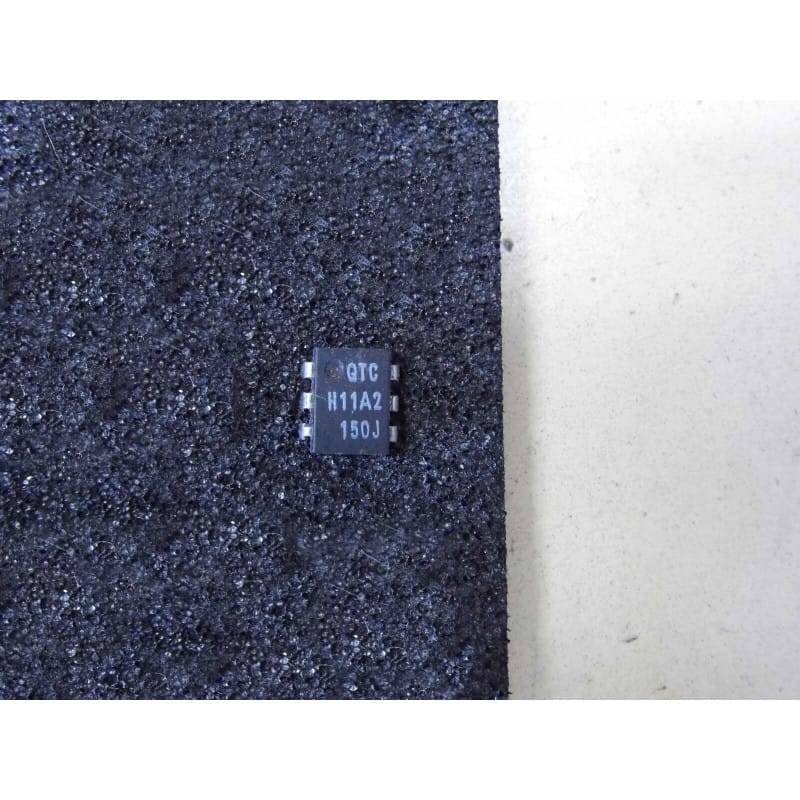

Le H11A2 est un optocoupleur standard de l'industrie composé d'une diode émettrice à infrarouge au arséniure de gallium (GaAs) couplée optiquement à un phototransistor silicium NPN. Proposé en boîtier DIP6 (emplacement pla015), ce composant assure une isolation galvanique efficace entre deux circuits électriques, couramment utilisé pour l'isolation de bus logiques, le transfert de signaux de commande ou la régulation dans les blocs d'alimentation.
Que votre exemplaire vienne du constructeur historique GE (General Electric, créateur de la série H11) ou de QTC (Quality Technologies Corporation, spécialiste de l'optoélectronique ayant repris de nombreuses lignes de fabrication), les spécifications de base et le brochage restent rigoureusement identiques et interchangeables.
Technologie : Émetteur LED infrarouge et récepteur phototransistor NPN (avec accès à la base sur la broche 6).
Format : Boîtier standard DIP6 (traversant, 6 broches).
Isolation : Excellente tension d'isolement entre l'entrée (côté LED) et la sortie (côté transistor).
Taux de Transfert de Courant (CTR) : Minimum de 20 % (sélectionné pour garantir une commutation fiable sous un courant d'entrée standard).
Diagnostic Express (Absence de basculement ou signal faible) :
Contrôle de la LED (Broches 1 et 2) : À l'aide de votre multimètre en mode test de diode, vérifiez la tension de seuil de la LED interne entre l'anode (broche 1) et la cathode (broche 2). Une valeur normale se situe généralement entre 1,1 V et 1,4 V. Une valeur infinie indique une LED coupée.
Fuite ou usure du CTR : Si la LED s'allume mais que le transistor en sortie (Collecteur broche 5, Émetteur broche 4) ne s'ouvre pas ou reste résistif, l'optocoupleur souffre probablement d'une baisse de son taux de transfert de courant due au vieillissement. Si la résistance de tirage externe est bonne et que le signal d'entrée est propre, remplacez le composant.
Recommandations de Montage :
Support DIP6 : L'utilisation d'un support tulipe est recommandée. S'agissant d'un composant d'isolation souvent placé en frontière de circuits de puissance ou de commande, le support permet de remplacer rapidement la puce en cas de surtension destructrice sans endommager les pistes du PCB.
Préservation de la barrière d'isolement : Pour conserver l'efficacité de l'isolation galvanique offerte par le boîtier, assurez-vous qu'aucun résidu de soudure, piste parasite ou plan de masse ne traverse la zone neutre située sous le composant, entre les broches d'entrée (1-2) et de sortie (4-5-6).
Nettoyage : Un nettoyage méticuleux à l'alcool isopropylique pur après le brasage est obligatoire. Les résidus de flux de soudure peuvent devenir légèrement conducteurs et créer un pont résistif au-dessus du circuit imprimé, ce qui réintroduit du bruit ou réduit la qualité de l'isolement électrique.
