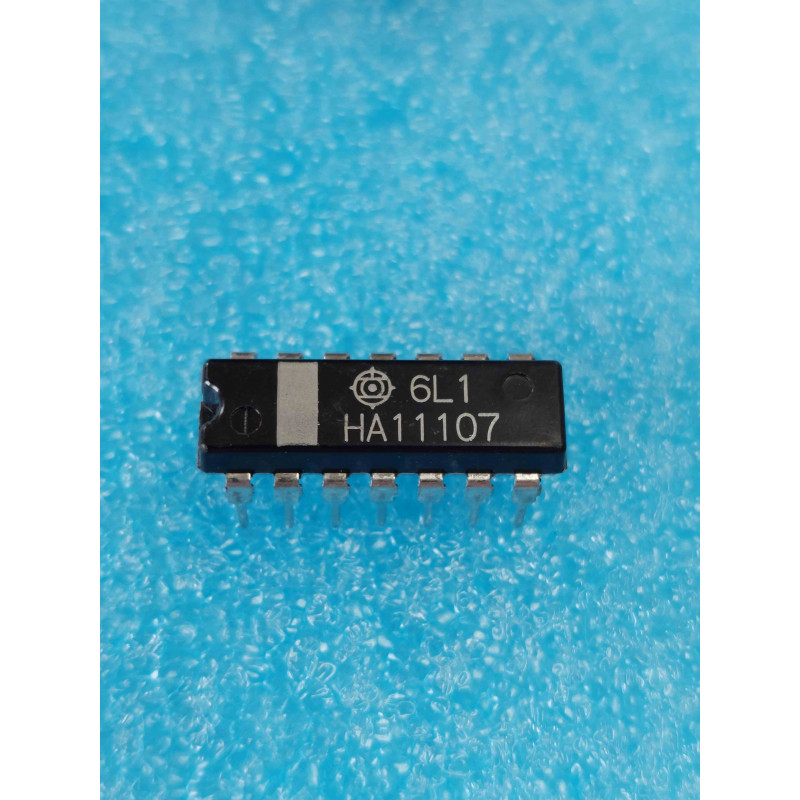

Le HA11107 est un circuit intégré analogique spécialisé, conçu et fabriqué au cœur des années 80 par le constructeur japonais Hitachi, Ltd. Logé dans un boîtier DIP14 plastique standard (entraxe de 300 mils, 14 broches), ce composant d'architecture bipolaire linéaire appartient à la grande lignée des circuits de traitement du signal audio et de réception haute fidélité développés par la marque.
Dans les écosystèmes techniques de l'époque (notamment sur les tuners AM/FM de salon, les autoradios stéréo de grande marque et les combinés radio-cassettes haut de gamme), ce circuit remplit des fonctions de matriçage, commutation de signaux ou démodulation/décodage de signaux audio multiplex. Sa structure interne à haute intégration permet de traiter des signaux de faible amplitude avec un excellent rapport signal/bruit et une diaphonie minimale. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), indispensable pour mener à bien le dépannage ou la restauration à l'identique de ces circuits de réception vintage de précision.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des pertes de signal ou blocages de sources (Le piège du canal fantôme) : Si l'appareil équipé du HA11107 refuse de basculer sur la source sélectionnée, si le son reste désespérément muet sur un canal ou s'il bave de manière importante d'une source à l'autre, le circuit intégré ou sa ligne de commande est en défaut. Méthode d'atelier : Utilisez un injecteur de signal ou un générateur basse fréquence (BF) réglé sur un signal sinusoïdal de 1 kHz à l'entrée de la puce. Suivez le cheminement à l'oscilloscope sur les broches de sortie pour vérifier si le basculement électronique s'opère bien lorsque vous appliquez la tension de commande (0V ou tension logique selon le châssis) sur la broche dédiée.
Le piège des condensateurs chimiques de liaison locaux : L'HA11107 manipule des signaux à bas niveau qui nécessitent des condensateurs électrolytiques en série sur les entrées et sorties pour bloquer toute composante continue (DC). Avec l'âge, ces petits condensateurs d'époque sèchent ou développent des fuites électriques, ce qui s'accompagne de craquements violents lors des commutations ou d'une distorsion sévère du signal audio. Règle absolue : Remplacez ces condensateurs périphériques par des modèles neufs de grade audio (ou des condensateurs à film de précision) avant d'installer votre puce NOS neuve.
Précautions mécaniques de brasage et montage sur support : Les circuits imprimés Hitachi des années 80 (souvent mono-face en bakélite marron) supportent très mal la surchauffe prolongée. Les pistes et pastilles de cuivre fines se décollent très facilement au dessoudage. Réglez votre fer à 320 degrés Celsius maximum et utilisez une tresse à dessouder fine de haute qualité saturée de flux pour libérer les 14 broches proprement. Pour implanter de manière professionnelle votre pièce NOS neuve, soudez impérativement un support tulipe DIP14 de grade professionnel. Cela protège le silicium d'époque de tout stress thermique direct lors de la brasure et fiabilise l'installation pour l'avenir.
