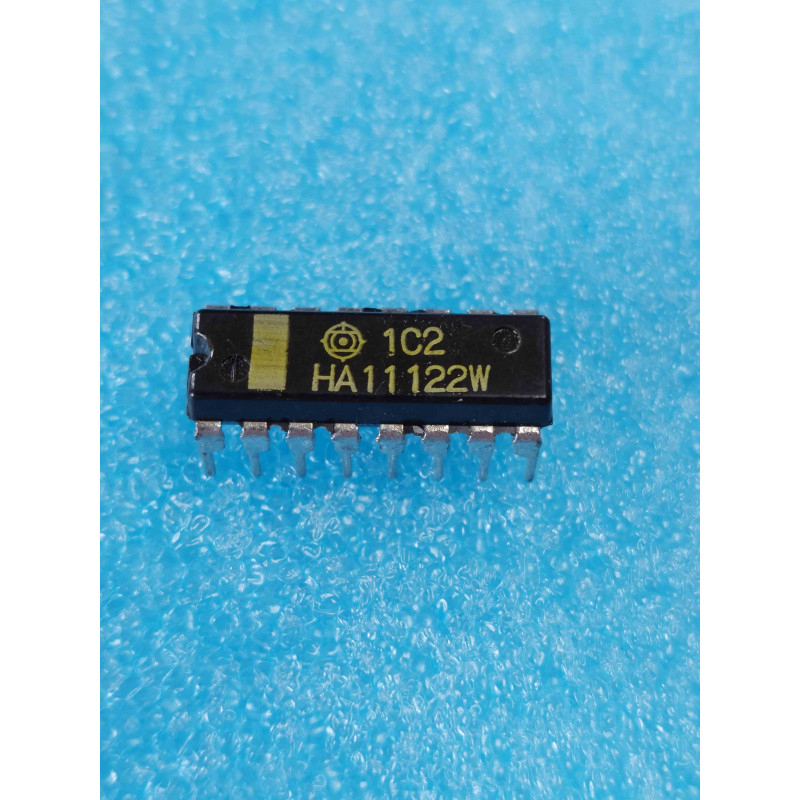

Le HA11122W (parfois répertorié ou marqué HA11122 W avec un espace selon la typographie de l'époque) est un circuit intégré analogique spécialisé, conçu et fabriqué au début des années 80 par le constructeur japonais Hitachi, Ltd. Logé dans un boîtier DIP16 plastique standard (entraxe de 300 mils, 16 broches), ce composant d'architecture bipolaire linéaire appartient à la catégorie des processeurs audio de traitement du signal de haute précision.
Il s'agit d'un système complet de réduction de bruit de type Dolby B (Dolby B-Type Noise Reduction System) ou d'un processeur de traitement dynamique associé aux étages d'enregistrement et de lecture audio. Dans l'électronique de l'âge d'or de la cassette audio (notamment les platines cassettes de salon, les autoradios haut de gamme et les combinés Hi-Fi de marques Hitachi, Lo-D ou d'autres grands fabricants mondiaux), le HA11122W est chargé de compresser le signal à l'enregistrement et de l'expanser à la lecture pour éliminer le souffle inhérent à la bande magnétique. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), indispensable pour redonner à un mécanisme audio vintage ses performances de filtrage et sa fidélité acoustique natives.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des pannes de souffle permanent ou de son sourd (Le piège du décodeur bloqué) : Si l'activation du filtre de réduction de bruit provoque un écrasement total des aigus (son très étouffé, perte de dynamique) ou, au contraire, si le circuit n'atténue plus du tout le souffle et génère un effet de pompage désagréable (le volume du souffle varie avec la musique), le HA11122W ou son réseau de composants passifs de calibration est en défaut. Méthode d'atelier : Utilisez un générateur basse fréquence (BF) injectant un signal de 10 ou 12 kHz à très faible niveau (-40 dB). Suivez le signal à l'oscilloscope à l'entrée et à la sortie de la puce en basculant le mode Dolby pour vérifier si le gain dynamique varie correctement.
Le piège des condensateurs de filtrage et des résistances à 1% : Les constantes de temps et les seuils de déclenchement du système Dolby géré par le HA11122W sont extrêmement stricts. Ils dépendent de condensateurs au tantale ou au polystyrène (styroflex) et de résistances à haute précision externes. Avec les décennies, si les condensateurs chimiques périphériques fuient ou changent de valeur, le décodeur se désaligne, provoquant une coloration audible du son. Règle d'or : Contrôlez et remplacez les condensateurs électrolytiques miniatures gravitant autour de la puce avant d'y insérer votre composant NOS neuf.
Précautions de brasage et montage sur support tulipe : Les cartes audio de cette génération supportent très mal les surchauffes. Les pistes fines en cuivre s'arrachent de la bakélite au moindre stress mécanique ou thermique prolongé. Réglez votre station de soudage à 320 degrees Celsius maximum et utilisez une tresse à dessouder fine pour vider proprement les 16 pastilles. Pour implanter professionnellement votre circuit HA11122W neuf de stock, soudez impérativement un support tulipe DIP16 de haute qualité. Cela protège le silicium d'époque de la chaleur du fer à souder, prévient l'oxydation future des broches et fiabilise les points de test à la pointe de touche.
