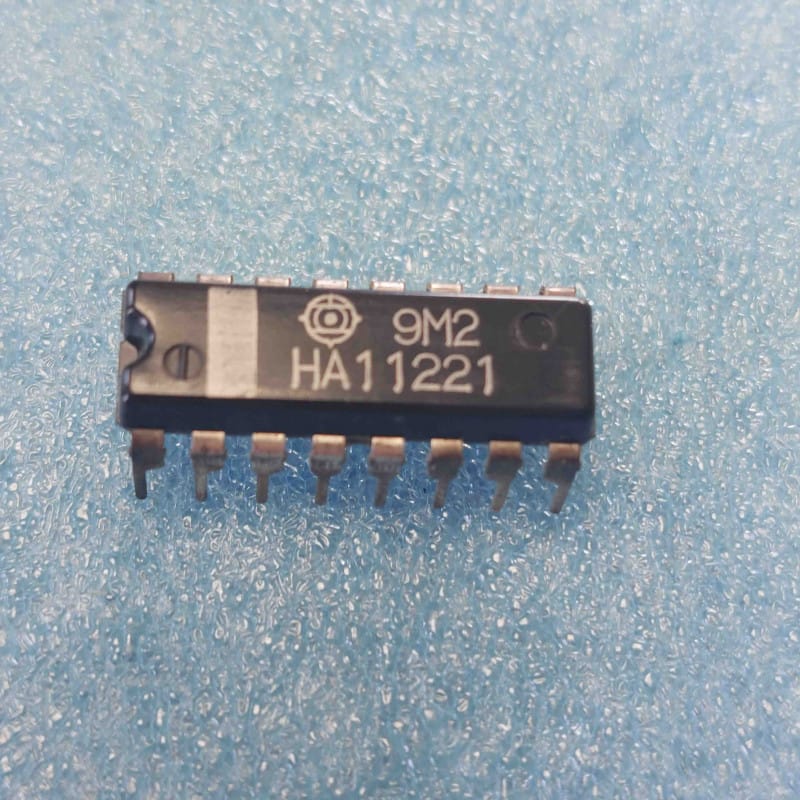

Le HA11221 (parfois orthographié par erreur HA112221) est un circuit intégré analogique classique d'époque conçu par le constructeur japonais Hitachi. Présenté dans son boîtier plastique standard traversant de type DIP16 (16 broches, pas de 2,54 mm), ce composant d'origine authentique et neuf de stock (NOS) est un système complet de traitement de Fréquence Intermédiaire Son (SIF - Sound Intermediate Frequency) et de détection FM.
Spécifiquement développé pour les téléviseurs couleur d'époque (notamment les générations à châssis analogique des années 70 et 80) ainsi que pour certains récepteurs radio, le HA11221 regroupe toutes les fonctions nécessaires pour extraire le signal audio à partir de la FI son (généralement cadencée à 5,5 MHz, 6,0 MHz ou 6,5 MHz en standard TV, ou 10,7 MHz en radio). Il intègre un amplificateur-limiteur à large bande, un détecteur de quadrature FM et un étage préamplificateur audio avec contrôle de volume électronique.
Processeur SIF / FM complet : Assure l'amplification, la limitation, la démodulation de fréquence (FM) et la préamplification du signal audio sous une seule puce.
Contrôle de volume électronique intégré : Permet un ajustement fluide du volume sonore via une tension continue (DC voltage control), évitant d'acheminer le signal audio sensible jusqu'au potentiomètre de façade (ce qui élimine les bruits de craquement et les ronflements d'époque).
Excellente réjection AM : Son limiteur interne très performant élimine efficacement les parasites d'amplitude pour garantir un son clair et exempt de parasites de balayage ou d'alimentation.
Boîtier standard DIP16 d'origine (NOS) : Idéal pour remplacer directement un circuit défectueux sans aucune modification sur vos platines d'époque.
Le diagnostic classique "Absence totale de son, souffle permanent ou distorsion audio majeure" :
Si l'image du téléviseur d'époque est parfaite mais que la section sonore est muette ou fortement déformée :
Contrôle de l'alimentation (Vcc - généralement autour de 12V) : Assurez-vous que la tension d'alimentation continue arrive de manière stable sur la puce. Un condensateur de découplage d'époque devenu sec ou fuyard à proximité immédiate du HA11221 peut générer des sifflements, une baisse drastique du volume ou un mutisme complet.
Vérification de la bobine de discrimination (circuit de quadrature LC) : Le détecteur FM s'appuie sur un circuit accordé externe (bobine blindée réglable d'époque). Si le condensateur tubulaire miniature situé sous la bobine ou à l'intérieur du blindage est oxydé ou a dérivé (panne ultra-classique de type "maladie du mica argenté"), le détecteur sera désaccordé. Le son deviendra alors très faible et extrêmement saturé. Retouchez très délicatement le noyau de ferrite de la bobine ou remplacez le condensateur interne par un modèle céramique de valeur équivalente si le réglage est inopérant.
Mesure de la tension de commande de volume (DC Volume Control) : Vérifiez que la tension continue sur la broche de contrôle de volume varie bien de manière linéaire lorsque vous manipulez la commande d'époque. Si cette broche reste collée à 0V à cause d'une panne du circuit de commande externe, la puce restera en mode "silence" (Mute).
Test d'injection de signal : Injectez un signal audio de 1 kHz en sortie du détecteur (à l'entrée du préamplificateur interne) pour valider l'étage amplificateur de la puce, puis un signal FI modulé en entrée pour isoler précisément l'étage défaillant.
Précautions d'installation d'époque :
Nettoyez parfaitement la zone de l'ancienne soudure à l'aide de tresse à dessouder et d'alcool isopropylique pur pour éviter tout courant de fuite de surface qui pourrait perturber la polarisation délicate de la commande de volume ou du circuit LC de détection.
Pour préserver ce composant d'origine de la chaleur d'un fer à souder et simplifier d'éventuelles mesures futures à l'oscilloscope, installez systématiquement un support de précision tulipe DIP16 (pas de 2,54 mm, largeur étroite de 300 mil) de haute qualité.
