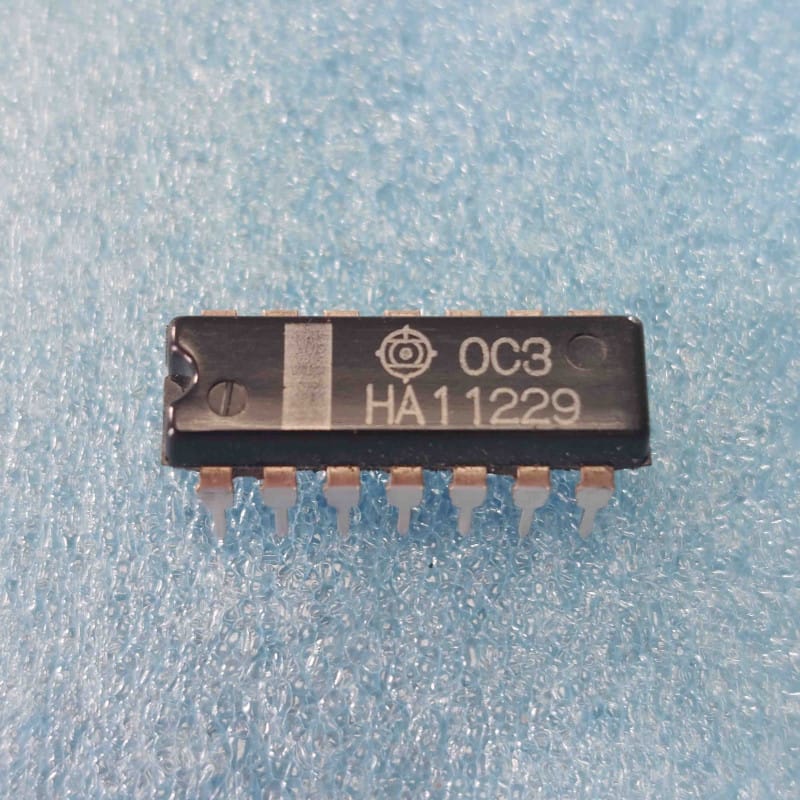

Le HA11229 (ou H11229) est un circuit intégré analogique hautement spécialisé d'époque, conçu par le constructeur japonais Hitachi. Présenté dans son boîtier plastique standard traversant de type DIP14 (14 broches, pas de 2,54 mm, largeur étroite de 300 mil), ce composant d'origine authentique et neuf de stock (NOS) est un système de réduction de bruit de type Dolby B (Dolby B-Type Noise Reduction System).
Incontournable dans les platines cassettes haute fidélité (cassette decks), les magnétophones à bandes et les autoradios haut de gamme de la fin des années 70 et des années 80, le HA11229 assure la compression (à l'enregistrement) et l'expansion (à la lecture) du signal audio. Son rôle est d'atténuer drastiquement le souffle permanent (le fameux tape hiss) inhérent à l'enregistrement sur bande magnétique, tout en préservant la dynamique et la clarté des hautes fréquences.
Processeur Dolby B d'époque : Intègre les filtres actifs, le détecteur de niveau et l'amplificateur à gain contrôlé nécessaires au traitement dynamique du signal selon le standard Dolby de l'époque.
Excellente fidélité audio : Offre un très faible taux de distorsion harmonique et un rapport signal/bruit optimisé pour répondre aux exigences des platines Hi-Fi de salon de l'âge d'or de l'audio analogique.
Fonction bypass intégrée : Permet une commutation électronique propre et sans cliquetis entre le mode actif (Dolby ON) et le mode direct (Dolby OFF) via une simple commande de tension continue (DC switch).
Boîtier compact DIP14 d'origine (NOS) : Idéal pour restaurer une carte audio d'époque sans dénaturer le design ni les pistes de la platine.
Le diagnostic classique "Le son est étouffé, manque de dynamique, ou effet de 'pompage' audio" :
Si la platine cassette fonctionne en mode direct (Dolby OFF) mais que le son devient sourd, excessivement brillant ou instable dès que le Dolby B est activé :
Contrôle de l'alimentation (Vcc - généralement autour de 12V) : Assurez-vous que l'alimentation de la puce est parfaitement stable et exempte de résidus alternatifs. Un condensateur chimique de découplage d'époque devenu fuyard ou sec à proximité immédiate du HA11229 perturbera l'étage de détection de niveau interne, provoquant des variations de volume anormales (effet de pompage).
Vérification du niveau d'alignement Dolby (Calibration) : Le système Dolby B repose sur une correspondance stricte entre le niveau du signal d'entrée et le seuil de compression/expansion interne (niveau de référence Dolby, souvent calé à 24,5 mV ou 380 mV selon les points de test de la platine). Si les potentiomètres ajustables de calibration d'époque (PB Level / REC Level) ont dérivé ou sont encrassés, le décodeur "interprétera" mal le signal, ce qui écrasera les hautes fréquences. Utilisez une cassette de test d'époque (de type Dolby Calibration Tape) pour réaligner le niveau d'entrée sur le circuit.
Contrôle des réseaux de filtres externes : La constante de temps et la courbe de réponse en fréquence du filtre Dolby dépendent de résistances et de condensateurs de précision externes reliés à la puce (souvent des condensateurs à film plastique ou polystyrène à faible tolérance). Si l'un de ces condensateurs d'époque a dérivé, la bande passante en mode de lecture Dolby sera déséquilibrée.
Vérification de la tension de commande de commutation (Dolby ON/OFF) : Vérifiez à l'oscilloscope ou au multimètre que la tension de commande appliquée sur la broche de commutation change de manière franche lorsque vous pressez la touche Dolby en façade. Si cette tension reste intermédiaire ou bruitée, le commutateur interne de la puce restera bloqué ou générera des craquements dans le signal audio.
Précautions de manipulation et d'installation :
Nettoyage de la zone d'intervention : Les circuits de traitement audio bas niveau sont sensibles aux moindres bruits parasites. Nettoyez parfaitement le circuit imprimé à l'alcool isopropylique pur pour éliminer les résidus de flux de soudure acides qui pourraient créer des micro-courants de fuite entre les broches.
Soudage d'atelier : Afin d'éviter tout stress thermique à ce composant NOS lors de l'installation et de faciliter d'éventuelles mesures comparatives ultérieures à l'oscilloscope, installez systématiquement un support de précision tulipe DIP14 (pas de 2,54 mm, largeur étroite de 300 mil) de haute qualité.
