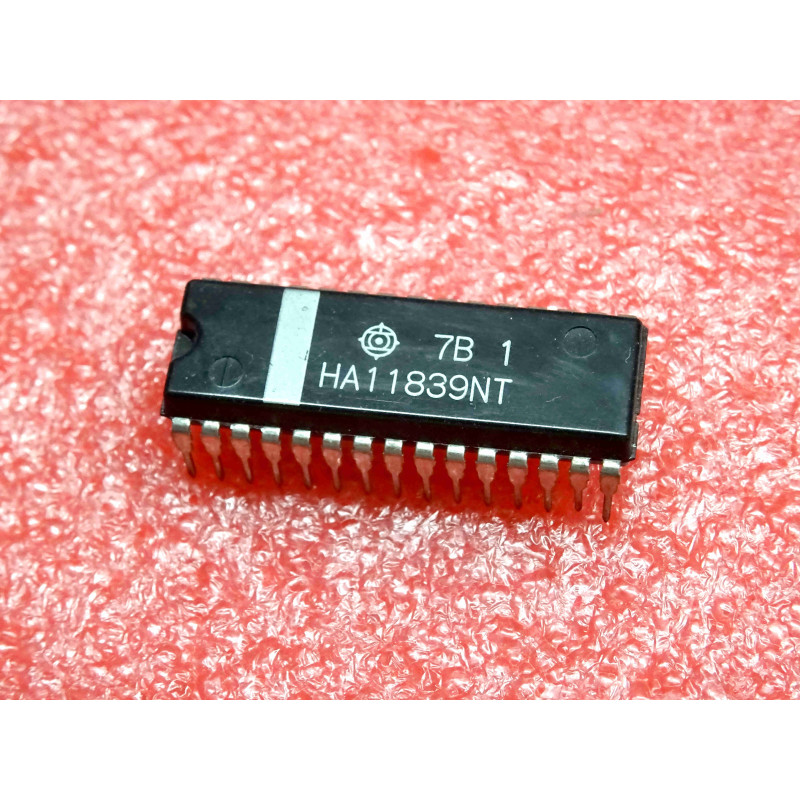

Le HA11839NT est un circuit intégré linéaire analogique complexe développé par Hitachi pour le marché des magnétoscopes grand public et professionnels (formats VHS, S-VHS ou 8mm). Présenté sous la forme d'un boîtier allongé DIP30 (parfois appelé SDIP30 pour Shrink DIP en raison du pas plus serré de ses broches), ce composant hautement spécialisé intègre l'ensemble de l'étage d'amplification des têtes vidéo, tant pour la lecture (Playback) que pour l'enregistrement (Record). Il gère également le contrôle automatique de gain (AGC) et la commutation des signaux provenant des différentes têtes du tambour rotatif.
Note technique :
Double Rôle Critique (Playback / Record) : * En lecture : Le signal électrique extrait de la bande magnétique par les têtes vidéo est extrêmement faible (de l'ordre du microvolt). Le HA11839NT fait office de préamplificateur à très bas bruit et haute impédance pour amener ce signal RF à un niveau exploitable par les circuits de démodulation de luminance et de chrominance.
En enregistrement : Il amplifie le signal vidéo composite modulé en fréquence (FM) reçu de la platine principale et fournit le courant nécessaire pour exciter les bobinages des têtes magnétiques à travers le transformateur rotatif du tambour.
Commutation de Têtes (Head Switching) : Le circuit gère la commutation rapide entre les différentes têtes vidéo (têtes principales et têtes EP/LP/Hi-Fi selon la configuration) synchronisée par le signal de commutation de tête (30 Hz) fourni par le circuit de contrôle du tambour (Servo).
Conseils Pro :
Le piège des condensateurs chimiques associés : En raison des fréquences de traitement élevées (signaux vidéo FM s'étendant de 1 MHz à plus de 7 MHz), le HA11839NT est entouré de nombreux micro-condensateurs électrolytiques pour le découplage des gains, l'égalisation de lecture (peaking) et le filtrage de l'AGC. Lors de pannes d'image (neige à l'écran, perte de couleur, distorsion de la synchronisation horizontale), le remplacement direct de la puce ne suffit pas toujours : les condensateurs chimiques d'époque situés autour du boîtier DIP30 ont tendance à fuir ou à perdre leur capacité, faussant les tensions de polarisation internes.
Diagnostic & Précautions de soudure : 1. Si le magnétoscope n'éjecte plus de signal RF sur le préampli ou chauffe anormalement, vérifiez en priorité que les lignes d'alimentation analogiques (généralement +5V et/ou +9V / +12V selon les châssis) sont parfaitement propres et exemptes de ondulations résiduelles (ripple).
2. Le format SDIP30 possède des broches très rapprochées. Lors du remplacement de ce composant d'origine, l'utilisation d'une station de soudage thermo-régulée et d'une tresse à dessouder de haute qualité est indispensable pour ne pas surchauffer et décoller les pistes fines et fragiles du circuit imprimé double face de la platine vidéo.
