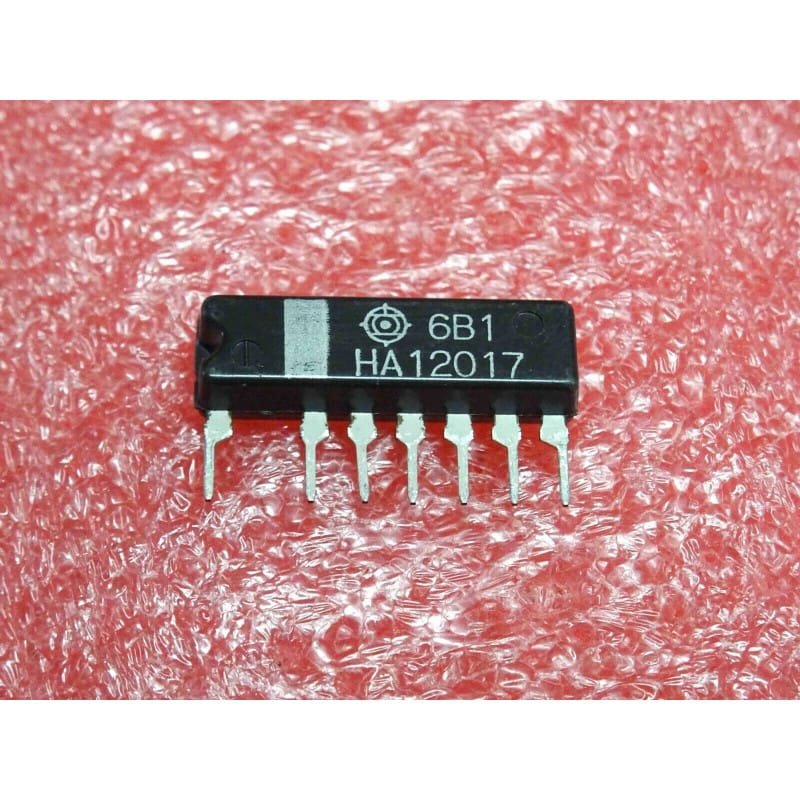

Le HA12017 (souvent écrit ci HA 12017, ic HA12017) est un circuit intégré analogique audio spécialisé, fabriqué historiquement par Hitachi Semiconductor.
Ce composant est conçu pour assurer les fonctions de préamplification à très faible bruit (Low Noise Preamplifier) dans les équipements audio de haute fidélité (amplificateurs stéréo, platines vinyles, magnétophones ou consoles de mixage). Il est spécialement optimisé pour traiter les signaux de faible amplitude issus de sources exigeantes en termes de rapport signal/bruit (têtes de lecture phono RIAA ou têtes magnétiques de magnétophone).
Fabricant : Hitachi.
Fonction : Préamplificateur audio à faible bruit (Low Noise Preamplifier).
Signification de la référence :
HA120xx : Série de circuits intégrés audio analogiques haut de gamme de Hitachi dédiée au traitement des petits signaux.
Performances clés :
Faible niveau de bruit propre : Permet d'amplifier des signaux micro-volts sans introduire de souffle excessif, garantissant une dynamique audio restituée optimale.
Distorsion harmonique minimale : Conçu pour maintenir une linéarité exemplaire sur l'ensemble de la bande passante audio.
Repérage & Broches Clés :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur la carte d'entrée phono ou le module de préamplification, à proximité immédiate des connecteurs d'entrée, entouré de composants de précision (résistances à film métallique et condensateurs de liaison au polystyrène ou au tantale) formant les réseaux de correction (comme la courbe RIAA).
Diagnostic Express (Souffle anormal, ronflement ou absence de son sur une voie) :
Symptômes Courants en Atelier :
Bruit de fond excessif (souffle important) ou distorsion prononcée sur une voie en mode phono/lecture : Circuit intégré interne défaillant ou condensateur de découplage d'alimentation séché.
Silence complet sur une voie en entrée préamplifiée : Rupture de liaison ou étage d'entrée du circuit détruit par une décharge électrostatique (manipulation de fiches RCA à chaud).
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité des tensions d'alimentation continue (généralement symétriques sur ce type de préampli haut de gamme) sur les broches dédiées par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope le signal en entrée et valider son amplification correcte sur les broches de sortie du circuit.
Recommandations de Montage :
Câblage et Blindage : Manipulant des signaux de très faible amplitude, soigner particulièrement le positionnement des blindages et le cheminement des masses pour éviter toute captation de ronflement secteur (hum).
Support adapté : L'utilisation d'un support tulipe adapté au nombre de broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.
