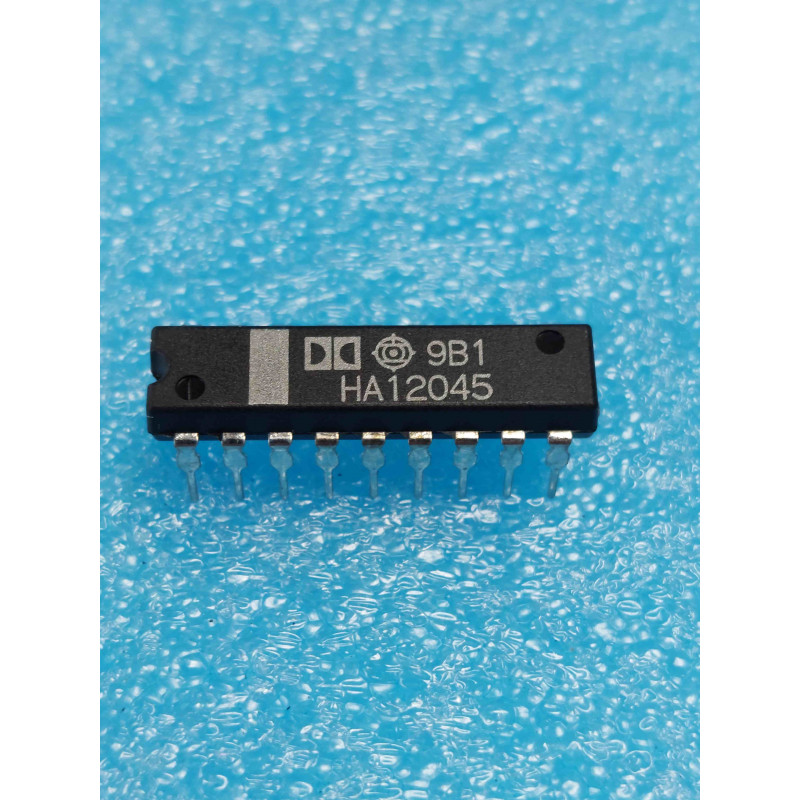

Le HA12045 est un circuit intégré analogique à haute intégration, conçu et produit au cours des années 80 par le constructeur japonais Hitachi, Ltd. Logé dans un boîtier DIP18 plastique standard (entraxe de 300 mils, 18 broches), ce composant d'architecture bipolaire linéaire appartient à la génération avancée des processeurs de traitement de dynamique du signal audio haute fidélité.
Il s'agit d'un double système complet de réduction de bruit de type Dolby B et Dolby C (Dual Dolby B/C Type Noise Reduction System). Évolution majeure par rapport aux puces de génération précédente limitées au seul Dolby B (comme le HA11123), le HA12045 intègre les circuits de décodage et d'encodage pour le Dolby C sur deux canaux indépendants (Stéréo). Le Dolby C offre une réduction de bruit bien plus performante, atteignant environ 20 dB d'atténuation du souffle dans les hautes fréquences, contre 10 dB pour le Dolby B. On retrouve ce circuit dans les platines cassettes de salon haut de gamme (trois têtes, double cabestan) et les autoradios haut de gamme de la fin des années 80. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), vitale pour restaurer la dynamique et le traitement acoustique natif de ces appareils de collection.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des distorsions ou déséquilibres en mode C (Le piège du canal asymétrique) : Le traitement Dolby C étant deux fois plus sensible aux variations de niveau que le Dolby B, le moindre défaut interne de la puce se traduit par une balance stéréo instable, un son totalement étouffé d'un côté, ou des variations bizarres de volume (effet de pompage). Méthode d'atelier : Injectez un signal sinusoïdal de 400 Hz (niveau de test Dolby, souvent à 200 mV RMS selon les marques) sur les deux canaux. Vérifiez à l'oscilloscope double trace la parfaite symétrie des niveaux en sortie. Basculez ensuite en mode Dolby C à 10 kHz avec un signal à très bas niveau (-40 dB) pour valider le comportement identique des filtres dynamiques gauche et droit.
Le piège critique des condensateurs de filtrage et de calage (Constante de temps) : L'HA12045 s'appuie sur des réseaux de condensateurs externes miniatures de haute précision pour définir les fréquences de coupure des filtres et les temps d'attaque/relâchement des détecteurs de niveau. Avec les décennies, les petits condensateurs chimiques d'époque (notamment ceux montés sur les lignes de filtrage de boucle) sèchent ou fuient électriquement. Cela décale complètement les seuils de détection de la puce, rendant le Dolby C inutilisable (son agressif ou totalement fermé). Règle d'or : Remplacez tous les condensateurs électrolytiques périphériques par des modèles neufs de grade audio ou à très faible courant de fuite avant d'installer votre circuit NOS neuf.
Précautions de brasage sur le format DIP18 large/étroit : Les circuits imprimés d'époque supportent très mal la surchauffe, et les pistes fines de la section audio se décollent au moindre coup de chaud prolongé. Réglez votre station de soudage à 320 degrés Celsius maximum et utilisez une tresse à dessouder fine de haute qualité pour libérer les 18 broches proprement. Conseil Pro : Pour isoler totalement cette puce NOS du stress thermique destructeur du fer à souder et pérenniser votre maintenance, installez impérativement un support tulipe DIP18 de qualité supérieure. Cela facilitera également les futures mesures de signaux au banc de test.
