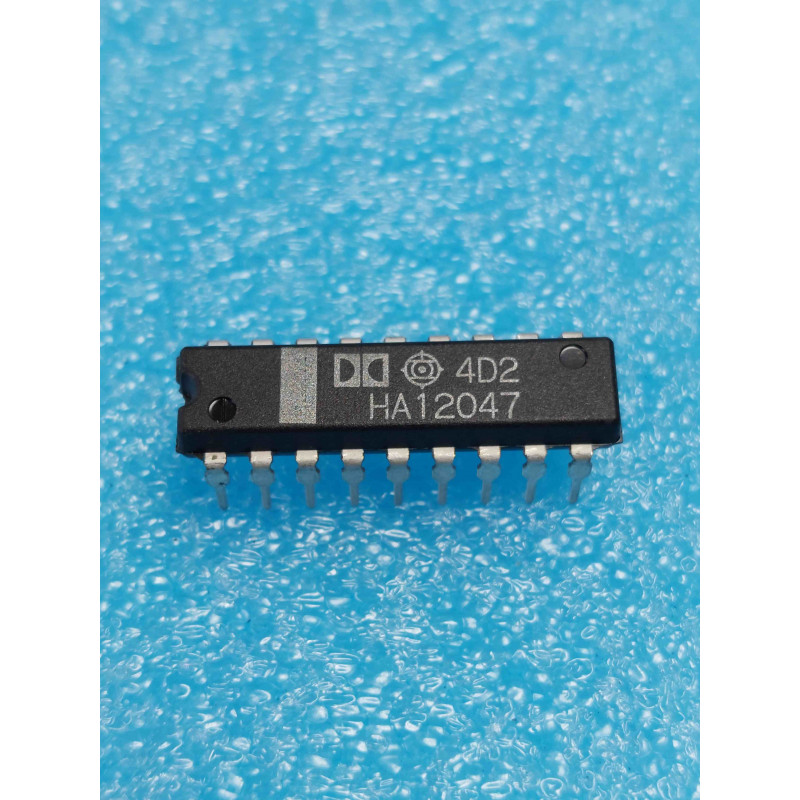

Le HA12047 est un circuit intégré analogique de pointe pour le traitement du signal audio, conçu et produit au cours des années 80 par le constructeur japonais Hitachi, Ltd. Logé dans un boîtier DIP18 plastique standard (entraxe de 300 mils, 18 broches), ce composant d'architecture bipolaire linéaire appartient à la génération avancée des processeurs de dynamique de l'âge d'or de la haute fidélité.
Il s'agit d'un double système complet de réduction de bruit de type Dolby B et Dolby C (Dual Dolby B/C Type Noise Reduction System). Tout comme le HA12045, le HA12045 et le HA12047 partagent la même mission de traitement stéréo (deux canaux indépendants intégrés sur la même puce), mais le HA12047 bénéficie d'optimisations internes de la part d'Hitachi au niveau de ses étages d'amplification opérationnelle et de ses circuits de commutation internes pour abaisser encore davantage le taux de distorsion harmonique et améliorer la séparation des canaux. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), indispensable pour restaurer ou dépanner les platines cassettes de salon haut de gamme et les autoradios de prestige de la fin des années 80.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des défauts d'image stéréo ou de pompage dynamique : Le protocole Dolby C est extrêmement pointilleux sur la symétrie des niveaux. Si l'activation du réducteur de bruit provoque une instabilité de la balance stéréo, si le son devient subitement "sourd" sur un seul canal ou si vous percevez des variations anormales du volume en fonction du rythme musical (effet de pompage), le HA12047 ou ses composants passifs de calage sont en cause. Méthode d'atelier : Injectez un signal stable de 400 Hz au niveau standard Dolby (généralement 200 mV RMS) et mesurez la parfaite symétrie des deux canaux en sortie. Basculez ensuite à 10 kHz à bas niveau (-40 dB) pour valider le comportement rigoureusement identique des filtres dynamiques gauche et droit à l'oscilloscope double trace.
Le piège des condensateurs chimiques de constante de temps : Le HA12047 s'appuie sur des condensateurs externes de précision pour définir les temps d'attaque et de relâchement de ses détecteurs de niveau internes. Avec l'âge, les condensateurs électrolytiques miniatures d'époque sèchent ou développent un courant de fuite continu. Cela fausse complètement les seuils de détection de la puce, rendant le traitement Dolby agressif ou inopérant. Règle absolue : Remplacez tous les petits condensateurs chimiques périphériques par des modèles neufs de grade audio ou à très faible courant de fuite (Low Leakage) avant d'insérer votre puce NOS neuve.
Précautions mécaniques de brasage sur le format DIP18 : Les sections audio des circuits imprimés d'époque (souvent en bakélite brune simple face) tolèrent très mal la chaleur prolongée. Les pastilles fines se décollent au moindre stress thermique. Réglez votre station de soudage à 320 degrés Celsius maximum et utilisez une tresse à dessouder fine de haute qualité pour vider proprement les 18 trous. Conseil Pro : Pour isoler totalement votre composant NOS de la chaleur destructrice du fer à souder et faciliter de futures mesures de signaux directs sur table, installez impérativement un support tulipe DIP18 de qualité supérieure.
