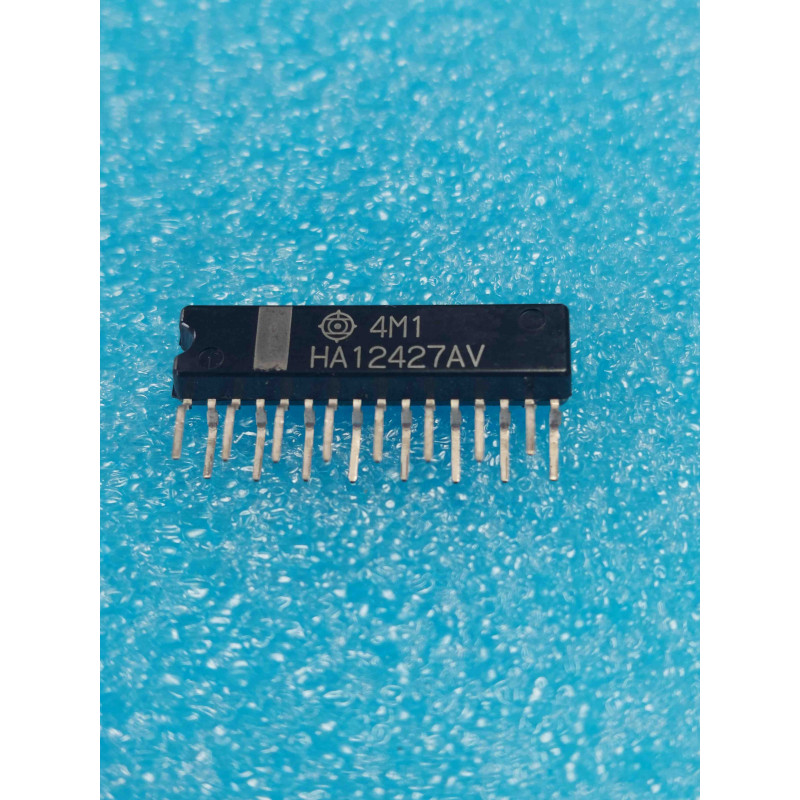

Le HA12427AV (parfois répertorié sous la forme HA12427 AV ou HA12427V) est un circuit intégré de radiofréquence analogique, conçu et produit dans les années 80 par le constructeur japonais Hitachi, Ltd. Ce composant adopte un format spécifique et plus rare : un boîtier ZIP16 (Zig-zag In-line Package à 16 broches) ou type SIP vertical à broches alternées. Cette architecture verticale permettait un gain de place considérable au sol tout en optimisant le blindage thermique et l'isolation RF.
Il s'agit d'un système de tuner AM complet avec étage de Fréquence Intermédiaire (AM Tuner + IF System). Principalement implanté dans les autoradios stéréo de grande marque de l'époque et les récepteurs radio compacts haute performance, l'HA12427AV regroupe au sein d'une seule puce l'amplificateur RF, le mélangeur, l'oscillateur local, l'amplificateur IF (Fréquence Intermédiaire) et le circuit de contrôle automatique de gain (AGC). C'est un composant d'origine authentique d'époque géré en qualité New Old Stock (NOS), indispensable pour la remise en état d'origine des étages de réception grandes ondes (GO/LW) et petites ondes (PO/MW) sur les châssis vintage.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic du "silence de mort" sur la bande AM : Si le mode FM de l'appareil fonctionne parfaitement, mais que la commutation en mode AM se solde par un silence total (aucun souffle, aucun bruit de fond, même en agissant sur le bouton de recherche), l'HA12427AV ou son commutateur d'alimentation est défectueux. Méthode d'atelier : Vérifiez en premier lieu si la tension d'alimentation principale (VCC) bascule bien sur la broche dédiée du circuit intégré lors du passage sur la bande AM. Si le circuit est alimenté mais qu'aucun signal de bruit blanc ne sort vers l'étage de détection, la puce est HS.
Le piège des broches décalées du format ZIP16 : Le boîtier ZIP présente des broches alignées sur une seule ligne verticale à la base du composant, mais pliées alternativement vers l'avant et vers l'arrière (pas en zig-zag). Lors du dessoudage d'une puce défectueuse sur un circuit imprimé double face d'autoradio, la moindre tension mécanique exercée sur ces broches pliées avant que l'étain ne soit totalement fondu peut arracher instantanément les œillets métallisés de la carte. Règle absolue : Utilisez une tresse à dessouder très fine saturée de flux ou une station d'aspiration, et vérifiez visuellement que chaque broche est parfaitement libre au centre de son trou avant d'extraire le circuit.
Précautions thermiques de brasage pour la pièce NOS : Les circuits RF Hitachi de cette génération tolèrent mal la chaleur prolongée sur leurs pattes de liaison. Réglez votre station de soudage à 320 degrés Celsius maximum. Pour installer proprement votre pièce NOS neuve, si l'espace vertical le permet (attention à la hauteur sous capot dans les autoradios), vous pouvez fabriquer un support sur-mesure en coupant une barrette de support tulipe au pas de 2,54 mm décalée. Si le montage direct est obligatoire, soudez les broches de manière alternée (la broche 1, puis la broche 9, etc.) pour laisser le temps aux calories de se dissiper sans surchauffer localement le silicium.
