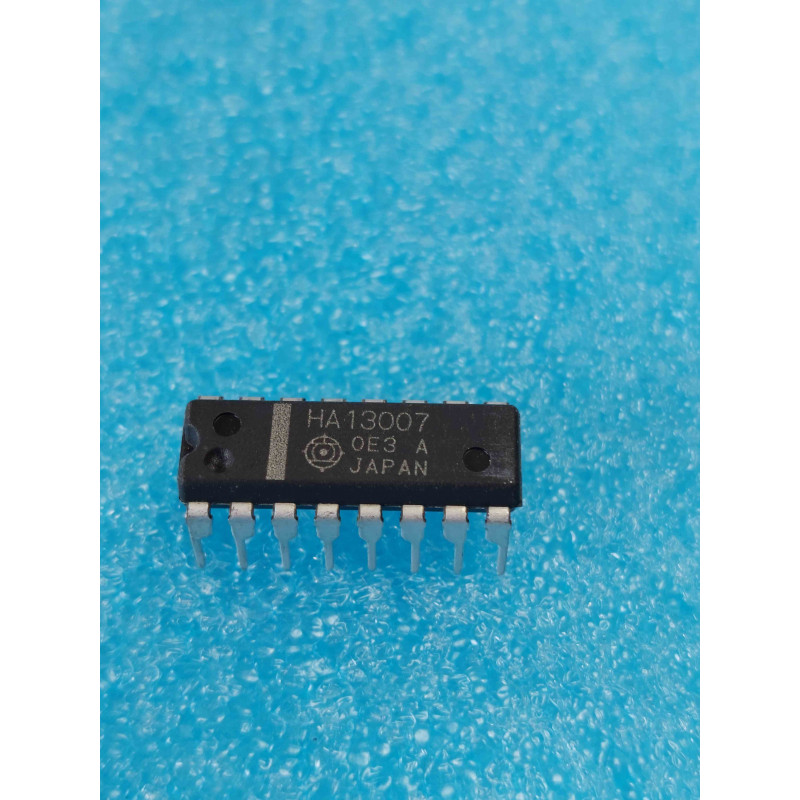

Le HA13007 est un circuit intégré de puissance monolithique d'architecture bipolaire, conçu et fabriqué dans les années 80 par le constructeur japonais Hitachi, Ltd. Ce composant adopte un format classique en boîtier DIP16 plastique standard (entraxe de 300 mils, 16 broches), un boîtier robuste optimisé pour dissiper l'énergie thermique générée par les commutations de fortes charges.
Il s'agit d'un quadruple pilote périphérique de puissance à haute tension et fort courant (Quad High-Voltage High-Current Driver). Il intègre quatre canaux de commutation indépendants capables de supporter une tension de claquage minimale de 60 V et de commuter un courant continu allant jusqu'à 0,7 A par canal. Dans l'électronique industrielle, les automates d'usine, les périphériques de bureautique d'époque (imprimantes matricielles, traceurs) et les systèmes de commande de moteurs, le HA13007 sert d'interface de puissance pour commander des charges lourdes directement depuis des signaux logiques de faible niveau (TTL, LSTTL ou CMOS 5V). C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), essentielle pour la maintenance de cartes de contrôle industrielles vintage.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des surchauffes ou des canaux bloqués : Si un solénoïde ou un relais reste enclenché en permanence dès la mise sous tension de l'appareil, ou si un canal refuse de s'activer alors que la commande logique en entrée oscille correctement entre 0V et 5V, l'un des transistors internes de l'HA13007 est percé (court-circuit) ou coupé. Méthode d'atelier : Ne remplacez pas la puce immédiatement. Vérifiez l'impédance de la charge (la bobine du relais ou du moteur pas-à-pas) liée à la broche défaillante. Si la bobine a fondu ou présente un court-circuit interne, elle détruira instantanément le canal correspondant de votre pièce NOS neuve.
Le piège de la broche "CLAMP" (Broche 7) non connectée : Si la ligne de protection inductive commune (reliée à la broche 7) est coupée sur le circuit imprimé à la suite d'une micro-fissure de la piste ou d'une mauvaise soudure, les diodes internes ne pourront plus renvoyer les surtensions vers le rail d'alimentation. Le silicium de sortie finira par claquer après seulement quelques cycles de commutation. Assurez-vous de la parfaite continuité de cette ligne de protection avant de remettre l'appareil sous tension.
Précautions mécaniques et thermiques de soudage : Les broches centrales de dissipation thermique de l'HA13007 sont soudées sur de larges zones de cuivre qui absorbent instantanément la chaleur du fer à souder, rendant le dessoudage complexe. Pour extraire la puce défectueuse sans arracher les pistes de la carte phénolique ou époxy, réglez votre station de soudage à 330 degrés Celsius maximum et utilisez une tresse à dessouder fine imprégnée de flux de haute qualité. Conseil Pro : Si le circuit fonctionne de manière intensive à la limite de ses spécifications de courant (proche de 0,7 A), évitez l'usage d'un support tulipe classique qui isole thermiquement la puce. Soudez le HA13007 NOS directement sur le circuit imprimé pour garantir un transfert thermique optimal vers les plans de cuivre de la carte.
