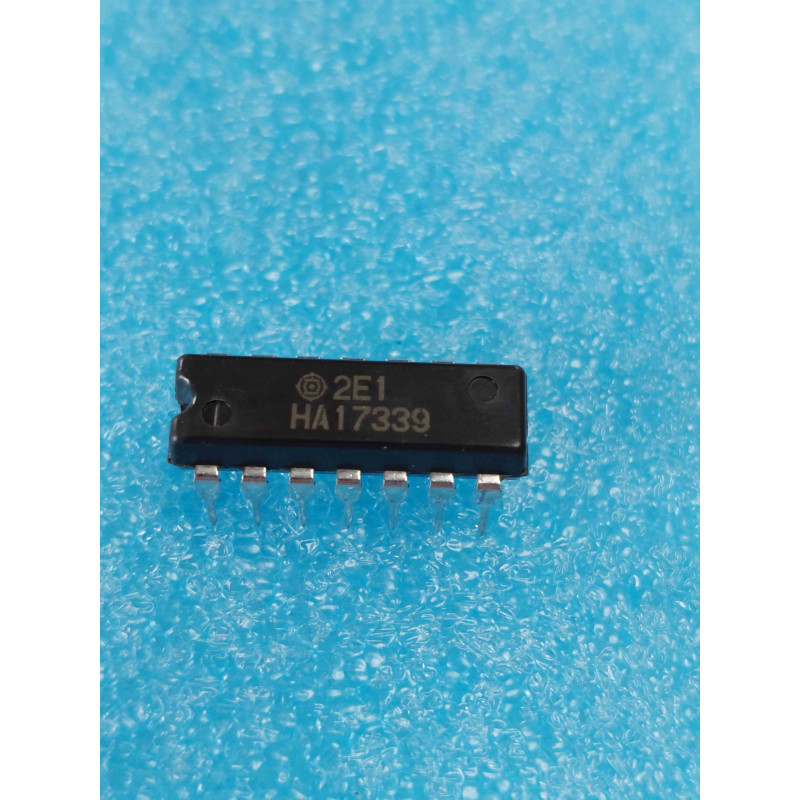

Le HA17339 est un circuit intégré analogique monolithique d'architecture bipolaire, conçu et fabriqué au cours des années 80 et 90 par le constructeur japonais Hitachi, Ltd. Ce composant adopte un format classique en boîtier DIP14 plastique standard (entraxe de 300 mils, 14 broches), une configuration universelle présente sur une multitude de cartes logiques, d'alimentations de précision et de modules d'asservissement industriels ou grand préblic.
Il s'agit d'un quadruple comparateur de tension indépendant (Quad Voltage Comparator). Équivalent fonctionnel et électrique direct du très célèbre standard mondial LM339, le HA17339 se distingue par la rigueur de fabrication d'Hitachi, offrant une excellente stabilité thermique et des dérives de tension de décalage (offset) très faibles. Dans les modules de home automation, les circuits de détection de seuil, les moniteurs de batterie, les boucles de rétroaction d'alimentations ou les interfaces de mise en forme de signaux analogiques en signaux logiques, cette puce compare deux tensions et bascule sa sortie selon le résultat. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), indispensable pour réparer ou restaurer des circuits électroniques vintage sans dénaturer le châssis avec des composants modernes de substitution.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des sorties figées ou erratiques (Le piège de la pull-up manquante ou de l'oscillation) : Si l'un des comparateurs refuse de basculer et reste désespérément proche de 0V, ou si le signal de sortie oscille violemment lorsque les deux tensions d'entrée sont presque identiques, le circuit ou son environnement immédiat présente une anomalie. Méthode d'atelier : Vérifiez en tout premier lieu la présence et la valeur de la résistance de pull-up externe sur la broche de sortie concernée. Sans cette résistance, la sortie restera flottante ou bloquée à la masse. Si le circuit oscille au moment précis du basculement (phénomène fréquent lorsque le signal d'entrée varie très lentement), le comparateur manque d'hystérésis. Astuce de pro : Ajoutez une résistance de très forte valeur (généralement entre 1 MΩ et 10 MΩ) entre la broche de sortie et l'entrée non-inverseuse (+). Cela crée une légère réaction positive (hystérésis) qui verrouille proprement le basculement et élimine le bruit numérique.
Le piège de la surtension transitoire sur les entrées : Bien que robuste, le HA17339 ne tolère pas que ses entrées subissent des tensions supérieures à sa tension d'alimentation VCC ou inférieures à la masse (GND). Dans l'automobile ou l'automation locale, les pointes inductives ou décharges électrostatiques détruisent instantanément les transistors de l'étage différentiel d'entrée. Si un canal est devenu insensible aux variations de tension, la puce est HS. Pensez à vérifier les diodes de protection ou les condensateurs de filtrage sur les lignes de mesure.
Précautions de brasage et montage sur support tulipe : Les platines industrielles et grand public des années 80/90 utilisent souvent des pistes fines sur bakélite ou époxy de qualité standard. Pour extraire proprement le circuit défectueux sans surchauffer le cuivre et risquer le décollement des pastilles, réglez votre station de soudage à 320 degrés Celsius maximum. Utilisez une tresse à dessouder fine imprégnée de flux pour dégager les 14 broches. Pour pérenniser votre réparation sur cette pièce NOS de collection, installez systématiquement un support tulipe DIP14 de qualité supérieure. Cela protègera le silicium d'origine du stress thermique de la brasure et vous permettra de faire des mesures de diagnostic directes à la pointe de touche en atelier.
