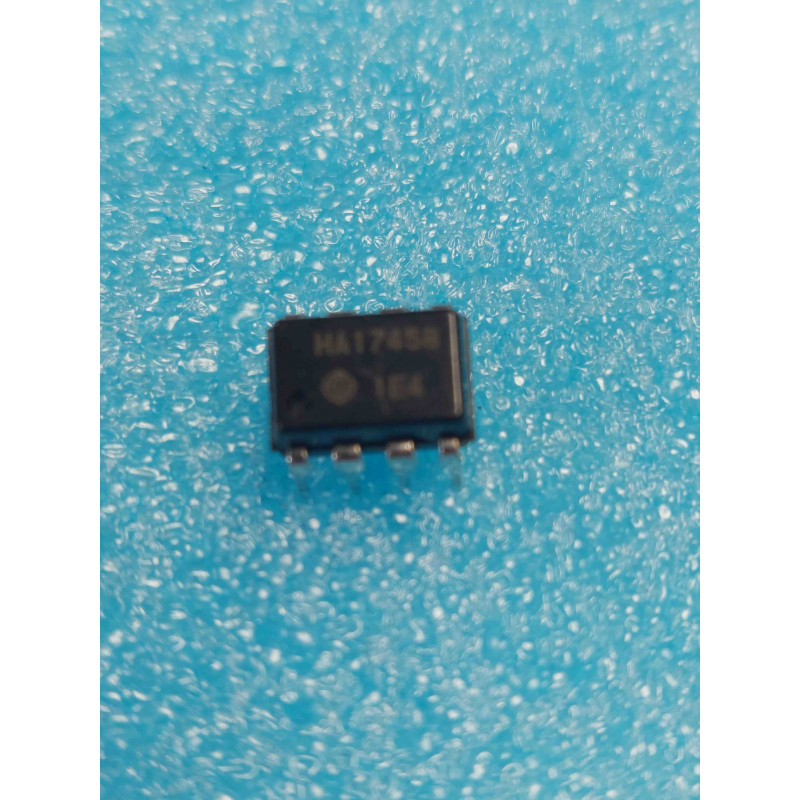

Le HA17458 est un circuit intégré analogique monolithique d'architecture bipolaire, conçu et fabriqué au cours des années 80 et 90 par le constructeur japonais Hitachi, Ltd. Ce composant adopte un format classique en boîtier DIP8 plastique standard (entraxe de 300 mils, 8 broches), une configuration universelle que l'on retrouve sur d'innombrables cartes électroniques vintage, modules d'instrumentation, filtres audio et systèmes de régulation.
Il s'agit d'un double amplificateur opérationnel à usage général (Dual General-Purpose Operational Amplifier). Équivalent fonctionnel et électrique direct du célèbre standard mondial MC1458 (ou de deux amplificateurs de type µA741 intégrés dans une seule et même puce), le HA17458 bénéficie de la rigueur de fabrication d'Hitachi. Il offre une compensation de fréquence interne complète, une excellente protection contre les courts-circuits et une grande stabilité thermique. Dans les consoles de mixage vintage, les filtres actifs, les générateurs de signaux ou les boucles d'asservissement industrielles, ce composant sert à amplifier, filtrer ou comparer des signaux analogiques. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), indispensable pour restaurer des appareils de collection en conservant scrupuleusement la signature technique et visuelle du châssis d'origine.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des pannes d'AOP (Le piège de la tension de saturation) : Si un appareil audio émet un son saturé à l'extrême, s'il présente un fort décalage de tension continue (DC Offset) en sortie, ou si le signal est totalement coupé sur un canal, l'un des deux amplificateurs internes du HA17458 est probablement en défaut. Méthode d'atelier : Mesurez la tension continue directement sur les broches de sortie (1 et 7) par rapport à la masse. En l'absence de signal d'entrée, la sortie devrait se situer très proche de 0 V (en alimentation symétrique). Si la sortie est "collée" (stuck) au rail positif (Vcc) ou négatif (Vee), la puce est interne détruite ou l'une de ses résistances de contre-réaction en boucle fermée est coupée.
Le piège de la plage de tension d'entrée (Pas de comportement Rail-to-Rail) : Le HA17458 est un circuit d'architecture classique des années 70/80. Contrairement aux AOP modernes dits "Rail-to-Rail", ses entrées et ses sorties ne peuvent pas atteindre les tensions limites de l'alimentation. Si vous alimentez la puce en +/- 15 V, le signal de sortie écrêtera (saturera) aux alentours de +/- 13 V. De même, si vous tentez de l'utiliser en alimentation unique (par exemple 0V / 5V) pour lire un capteur très proche de 0V, le circuit se comportera de manière erratique. Pour un usage optimal, respectez une tension d'alimentation symétrique stable.
Précautions de brasage et montage sur support tulipe : Les cartes analogiques de cette génération supportent mal les coups de chaud prolongés, et les pastilles de cuivre fines se décollent facilement de la bakélite brune d'origine. Réglez votre station de soudage à 320 degrés Celsius maximum et utilisez une tresse à dessouder fine imprégnée de flux pour libérer les 8 trous proprement. Pour protéger durablement votre pièce NOS neuve du stress thermique et simplifier les futures opérations de test sur table, soudez systématiquement un support tulipe DIP8 de qualité professionnelle.
