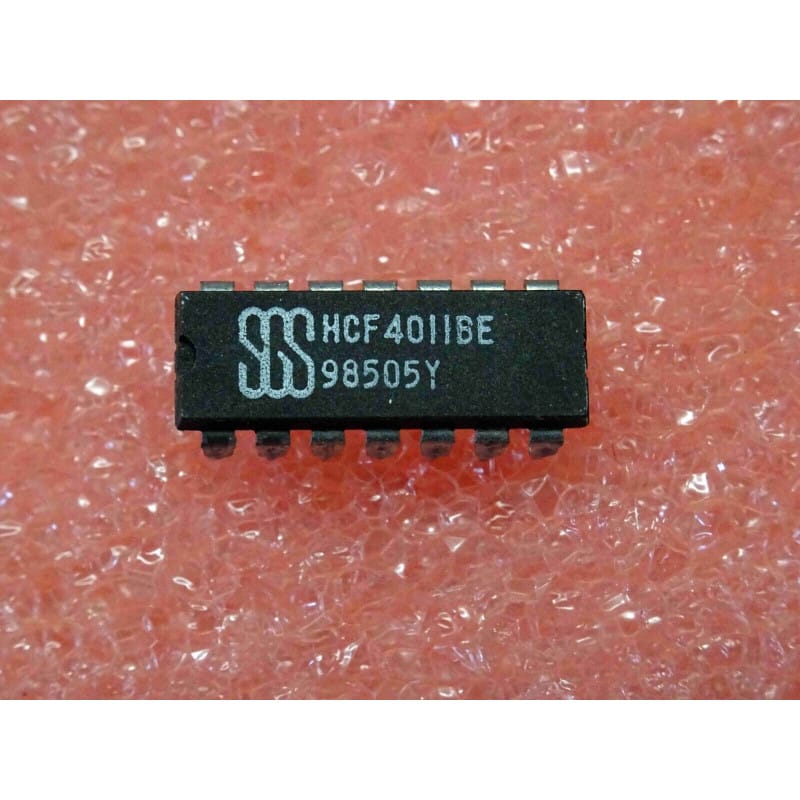

Le HCF4011BE (souvent écrit ci HCF 4011 BE, ic HCF4011BE ou 4011) est un circuit intégré logique de la famille CMOS, fabriqué historiquement par SGS-Thomson / STMicroelectronics.
Ce composant universel intègre quatre portes logiques NON-ET (NAND) indépendantes à deux entrées. Il fait partie de la célèbre série 4000 de circuits logiques CMOS, appréciée pour sa très faible consommation en veille, sa large plage de tension d'alimentation et son immunité élevée aux bruits parasites. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-14.
Fabricant : STMicroelectronics (SGS-Thomson).
Fonction : Quadruple porte NAND à 2 entrées (Quad 2-Input NAND Gate).
Boîtier : DIP-14 (Plastic Dual In-line Package à 14 broches traversantes).
Signification de la référence :
HCF4011 : Référence standard de la famille CMOS équivalente à la série CD4011 de l'industrie.
B : Série B (circuits dotés de tampons de sortie et de caractéristiques électriques normalisées améliorées par rapport à la série A d'origine).
E : Suffixe désignant le boîtier plastique DIP traversant (Dual In-line Plastic).
Performances clés :
Large plage de tension d'alimentation : Fonctionne généralement de 3V à 18V (compatible avec les alimentations logiques classiques de 5V, 9V, 12V ou 15V).
Consommation statique quasi-nulle : Technologie CMOS idéale pour les montages alimentés par piles ou batteries.
Niveaux logiques robustes : Excellente tolérance aux bruits sur les lignes de transmission et d'entrée.
Repérage & Broches Clés (Boîtier DIP-14) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Alimentation : Broche 7 (VSS / Masse ou 0V) et Broche 14 (VDD / Alimentation positive).
Règle d'or CMOS : Ne jamais laisser d'entrées CMOS en l'air (flottantes). Toute entrée inutilisée d'une porte NAND doit impérativement être reliée soit à la masse (GND / VSS), soit à l'alimentation (VDD), sous peine de provoquer des oscillations parasites, une surchauffe anormale du circuit et une surconsommation électrique.
Diagnostic Express (Porte inopérante ou blocage logique) :
Symptômes Courants en Atelier :
La sortie d'une porte reste figée quel que soit l'état des entrées : Composant endommagé suite à une décharge électrostatique (ESD) ou un dépassement de la tension d'alimentation maximale.
Comportement erratique du montage : Présence d'entrées restées flottantes ou découplage insuffisant de l'alimentation.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence de la tension VDD sur la broche 14 par rapport à la masse (broche 7).
Vérification logique : Valider l'état de la table de vérité de la porte NAND (la sortie passe à l'état bas '0' uniquement si toutes les entrées de la porte sont à l'état haut '1').
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 14 broches est vivement conseillée pour préserver le circuit des chocs thermiques lors de la soudure.
Précautions ESD strictes : Les circuits de la série 4000 CMOS disposent de diodes de protection internes, mais restent sensibles aux charges électrostatiques élevées. Le port d'un bracelet antistatique lors de la manipulation est recommandé.
