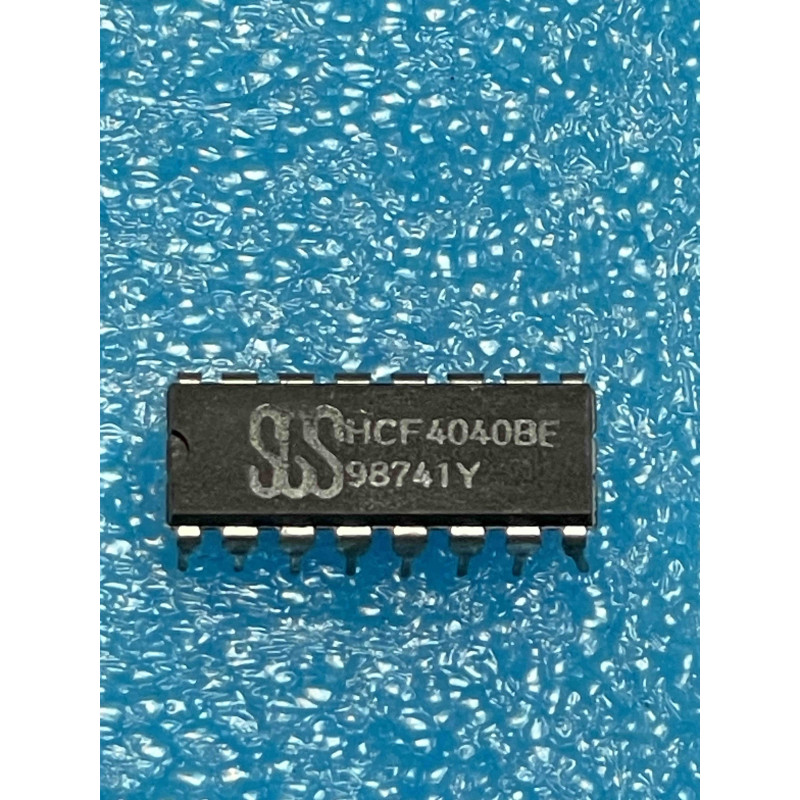

Le HCF4040BE (initialement SGS-Ates, devenu SGS-Thomson puis STMicroelectronics) est un compteur binaire asynchrone à 12 étages de la famille CMOS 4000. Il est largement utilisé pour la division de fréquence et les applications de temporisation longue durée, compatible avec les références standards (HEF4040, MC14040, CD4040).
Note technique :
Capacité de comptage : Avec 12 étages, ce composant peut diviser une fréquence d'entrée par des puissances de 2 allant jusqu'à $2^{12}$ (soit 4096), ce qui permet de passer d'une horloge haute fréquence à des périodes très longues.
Architecture asynchrone : Il s'agit d'un compteur à type "ripple" (en cascade). Chaque étage est déclenché par la sortie de l'étage précédent, ce qui induit un léger délai de propagation cumulatif à travers les 12 sorties.
Réinitialisation : Il possède une entrée Master Reset (active au niveau HAUT) permettant de remettre toutes les sorties à zéro de manière asynchrone.
Conseils Pro :
Gestion des sorties : Si vous n'utilisez qu'une seule sortie (ex: Q12), les autres restent actives. Assurez-vous de ne pas surcharger les sorties si vous les utilisez pour piloter d'autres circuits logiques.
Découplage : Comme pour toute la série 4000, un condensateur de 100 nF entre VDD et VSS est indispensable. En cas de commutation simultanée de plusieurs étages, le courant d'appel peut provoquer des parasites si le découplage est insuffisant.
Maintenance (NOS) : Ce CI est une référence absolue dans les programmateurs cycliques et les horloges de précision. Si la temporisation semble dériver ou si le cycle ne s'exécute pas, testez la présence du signal d'horloge (Clock) et assurez-vous que la broche Reset est bien à la masse (GND) lors du fonctionnement normal.
