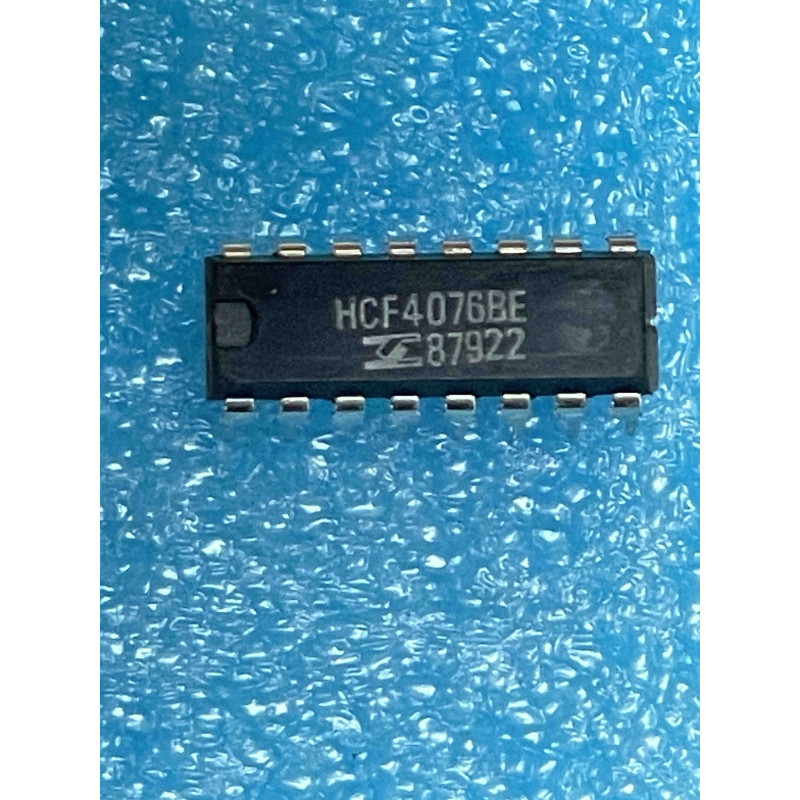

Le HCF4076BE est un registre à 4 bits (4-bit D-type register) de la famille CMOS 4000. Sa caractéristique principale est la présence de sorties à trois états (Three-State), ce qui le rend idéal pour le raccordement direct à des bus de données partagés dans les systèmes informatiques. Il est compatible avec les standards (HEF4076, MC14076, CD4076).
Note technique :
Architecture : Chaque bit est stocké dans une bascule de type D. L'horloge est commune aux 4 bits. Le composant dispose également de deux entrées de sélection de données et de deux entrées de contrôle de sortie (Output Enable), permettant de mettre les sorties en haute impédance (état "Z").
Sorties 3-états : Cette fonction est cruciale pour le partage de bus : lorsqu'une sortie est en haute impédance, elle se comporte comme si le composant était physiquement déconnecté, permettant à un autre CI de prendre le contrôle du bus sans conflit électrique.
Robustesse : La série 4000 garantit une consommation très faible, idéale pour les systèmes alimentés sur batterie ou les équipements de mesure statiques.
Conseils Pro :
Gestion des sorties : Assurez-vous de ne jamais laisser les entrées Output Enable flottantes. Si elles sont flottantes, les sorties peuvent osciller entre l'état bas et l'état haute impédance, provoquant des erreurs de lecture sur le bus. Reliez-les à la masse ou au VDD selon votre logique de sélection.
Découplage : Comme pour tout composant utilisant des sorties à trois états, le risque de pics de courant lors de la commutation sur le bus est réel. Un condensateur de 100 nF au plus proche du boîtier est nécessaire pour stabiliser le niveau de tension.
Maintenance (NOS) : Utilisé dans les vieux systèmes à bus (comme les bus S-100 ou les interfaces processeur 8 bits). Si une donnée semble corrompue sur le bus, utilisez un oscilloscope pour vérifier si la sortie du HCF4076 passe bien en haute impédance quand elle est désactivée ; si elle reste bloquée à 0 ou à 1 (ou à un niveau intermédiaire), le buffer de sortie est probablement endommagé.
