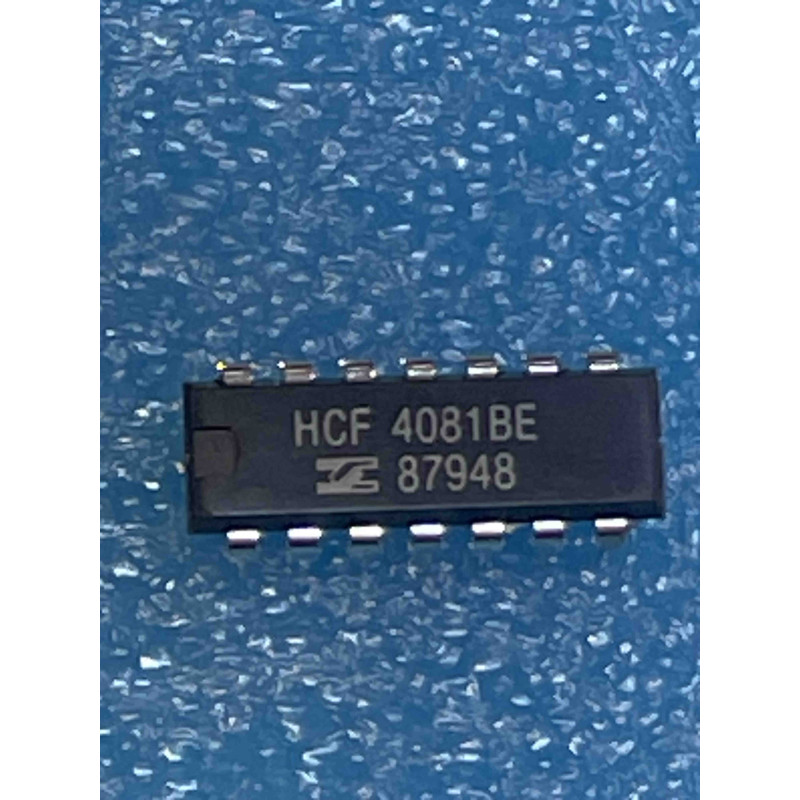

Le HCF4081BE de SGS-Ates est un circuit intégré logique standard contenant quatre portes ET (AND) indépendantes à deux entrées. C'est l'un des piliers de la logique combinatoire de la série CMOS 4000, reconnu pour sa faible consommation et sa grande plage de tension d'alimentation. Il est compatible avec les standards (HEF4081, MC14081, CD4081).
Note technique :
Logique ET : La sortie de chaque porte n'est à l'état HAUT (1) que si ses deux entrées sont simultanément à l'état HAUT (1). Si l'une des entrées est à l'état BAS (0), la sortie est forcée à l'état BAS.
Polyvalence : Grâce à sa technologie CMOS, ce composant peut fonctionner avec une large gamme de tensions d'alimentation (généralement de 3V à 18V), ce qui le rend très flexible pour interfacer différents niveaux logiques.
Immunité : La série 4000 offre une excellente immunité au bruit, ce qui rend ce circuit très fiable dans des environnements industriels ou des montages électroniques sujets aux perturbations.
Conseils Pro :
Entrées inutilisées : Il est impératif de ne laisser aucune entrée de porte flottante. Les entrées non utilisées doivent impérativement être connectées à la masse (GND) ou à VDD. Une entrée flottante sur un composant CMOS peut provoquer des oscillations internes, augmenter considérablement la consommation de courant et générer des comportements imprévisibles.
Découplage : Bien que ce soit une logique simple, un condensateur de découplage de 100 nF entre VDD et VSS est conseillé, surtout si vous utilisez plusieurs portes simultanément pour commuter des signaux rapides.
Maintenance (NOS) : Le HCF4081 est quasiment indestructible dans des conditions normales d'utilisation. Si un système logique tombe en panne, vérifiez en priorité les signaux en entrée de porte. Si les entrées sont correctes mais que la sortie ne suit pas la table de vérité, alors le composant est effectivement défaillant.
