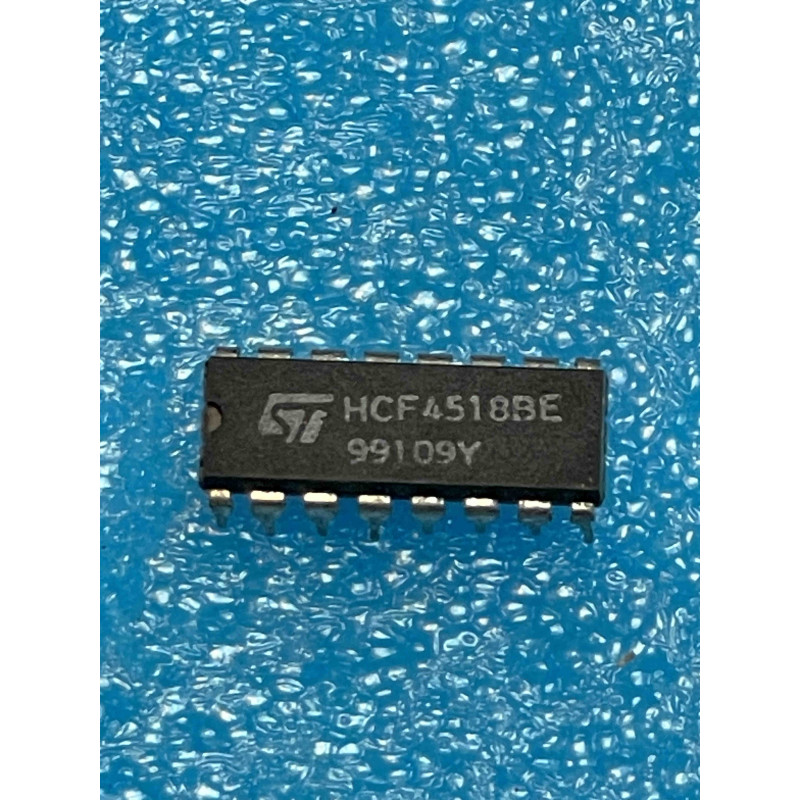

Le HCF4518BE (de STMicroelectronics) est un double compteur décimal synchrone BCD (Binary Coded Decimal) de la famille CMOS 4000. Il contient deux compteurs indépendants à 4 bits, capables de compter de 0 à 9 avant de revenir à zéro. Il est compatible avec les standards (HEF4518, MC14518, CD4518).
Note technique :
Double structure : Le boîtier intègre deux compteurs BCD identiques et indépendants, ce qui permet de réaliser des compteurs à deux chiffres (ex: secondes, minutes) avec un seul circuit intégré.
Fonctionnement synchrone : Le comptage est déclenché par une entrée d'horloge. Chaque compteur possède une entrée d'horloge principale et une entrée d'horloge de secours, permettant de choisir le front (montant ou descendant) pour le déclenchement.
Réinitialisation : Une entrée Master Reset commune (active au niveau HAUT) permet de remettre à zéro les deux compteurs simultanément de manière asynchrone.
Conseils Pro :
Mise en cascade : Pour réaliser un compteur multi-décades (ex: compteur 0-99), connectez la sortie Q3 (poids fort du premier compteur) à l'entrée Clock du second compteur.
Entrées non utilisées : Comme pour toute la série 4000, ne laissez jamais d'entrées d'horloge flottantes. Si un des deux compteurs n'est pas utilisé, reliez ses entrées Clock à la masse (GND) pour éviter toute consommation de courant inutile par commutation parasite.
Maintenance (NOS) : Ce CI est omniprésent dans les horloges numériques et les compteurs d'événements. Si vous observez un compteur qui "bloque" à 9 ou qui saute des étapes, vérifiez la qualité du signal d'horloge : un signal avec des rebonds (bruit) est la cause n°1 d'un comptage erratique sur le 4518.
