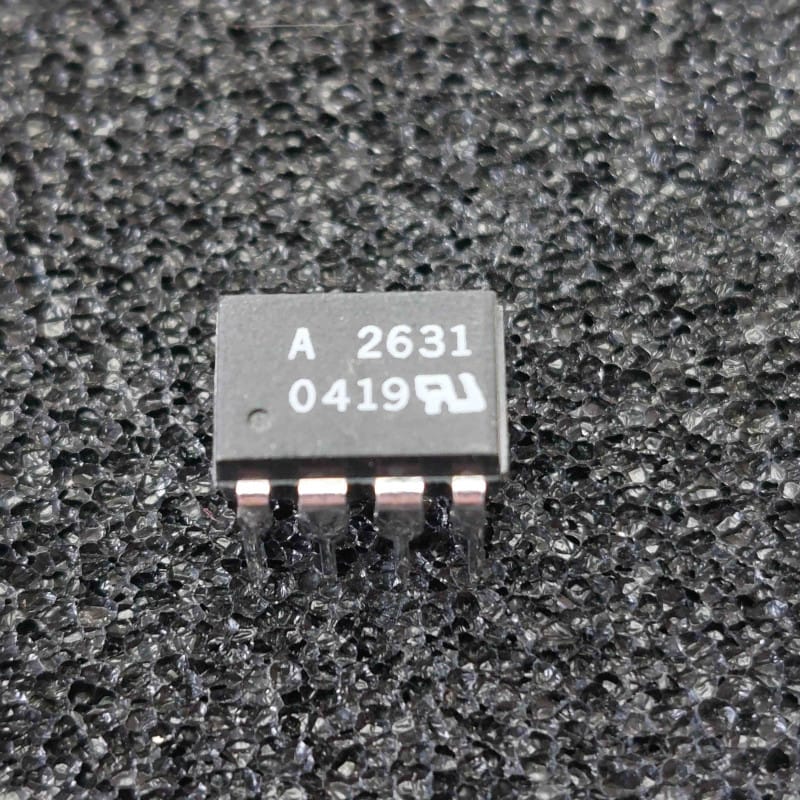

Le HCPL2631 (ou HCPL 2631, souvent marqué de sa référence abrégée A2631) est un optocoupleur logique double canal à très haute vitesse. Présenté dans un boîtier standard traversant DIP8 (8 broches), ce lot d'origine authentique et neuf de stock (NOS) provient des fonderies historiques expertes en optoélectronique (comme Hewlett-Packard / Agilent ou Fairchild).
Ce composant d'exception combine deux diodes émetteuses infrarouges GaAsP et deux détecteurs logiques intégrés de haute technologie dotés d'une sortie à transistor à collecteur ouvert avec un blindage interne contre les parasites. Capable d'atteindre des vitesses de transmission de 10 Mbits/s, il est spécifiquement conçu pour l'isolation galvanique des bus de données rapides. On le retrouve massivement dans les interfaces de communication industrielles (bus de terrain, isolation de lignes RS-485 / RS-232 rapides), l'isolation des signaux numériques sur les cartes de commande de moteurs, et l'interfaçage sécurisé des cartes mères informatiques et automates d'époque.
Double canal indépendant : Intègre deux optocoupleurs complets et distincts dans un unique boîtier compact à 8 broches, optimisant l'espace disponible sur la platine.
Vitesse de transmission ultra-rapide : Performance de 10 Mbd (MegaBaud) typique, idéale pour suivre le rythme des signaux d'horloge et de données numériques sans distorsion.
Excellente immunité aux parasites (CMR) : Équipé d'un blindage interne contre les transitoires, assurant un rejet d'un niveau très élevé des bruits de mode commun, indispensable dans les environnements industriels lourds ou perturbés.
Sorties logiques compatibles : Sorties de type porte logique à collecteur ouvert, directement compatibles avec les logiques TTL standards (5V) et CMOS.
Le piège classique de la sortie "muette" (Oubli de la résistance de Pull-Up) :
Si vous remplacez ou testez un HCPL2631 à l'établi et que les sorties (Pin 6 et Pin 7) restent désespérément inactives ou ne commutent pas malgré une activité correcte sur les LED d'entrée :
Les sorties du HCPL2631 sont des transistors à collecteur ouvert. Elles ne délivrent pas de tension par elles-mêmes.
Il est indispensable de câbler une résistance de rappel (Pull-Up) externe (généralement comprise entre 330 Ohms et 4,7 kOhms selon la vitesse souhaitée) entre la broche de sortie et le rail Vcc (+5V) pour pouvoir observer le signal carré basculer de 0V à 5V à l'oscilloscope.
Diagnostic de ligne de communication bruitée :
Si une ligne de transmission de données isolée subit des pertes de paquets ou des erreurs de tramage de manière intermittente, vérifiez l'état du condensateur de découplage de la puce. Le HCPL2631 exige un petit condensateur céramique de 100 nF connecté au plus près des broches 5 (GND) et 8 (Vcc) pour stabiliser l'alimentation de son amplificateur logique interne haute vitesse lors des commutations rapides.
Précautions de montage d'époque :
Les circuits logiques optoélectroniques haute vitesse sont sensibles à l'électricité statique et aux surchauffes lors des réparations. Utilisez systématiquement un support tulipe de précision DIP8 à contacts dorés pour protéger ce composant rare lors du brasage et faciliter toute intervention de maintenance future sur le bus de communication.
