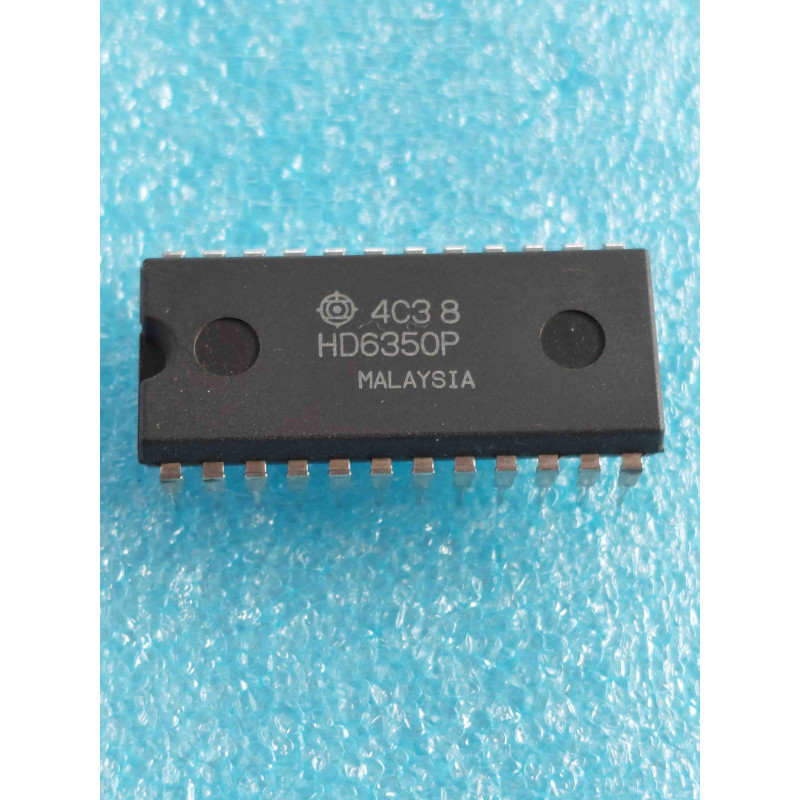

Le HD6350P (parfois marqué ou répertorié HD 6350 P) est un circuit intégré périphérique d'architecture microprocesseur, conçu et fabriqué au cours des années 80 par le constructeur japonais Hitachi, Ltd. Ce composant adopte un format classique en boîtier DIP24 plastique standard (entraxe de 600 mils, 24 broches).
Il s'agit d'un adaptateur d'interface de communication asynchrone (ACIA - Asynchronous Communications Interface Adapter) conçu en technologie CMOS haute vitesse. Le HD6350P est l'équivalent amélioré et à basse consommation du célèbre standard mondial MC6850 de Motorola. Sa fonction principale consiste à assurer l'interface série asynchrone (liaison de type UART) entre un microprocesseur 8 bits ou 16 bits (familles 6800, 6809, 68000) et des périphériques externes (terminaux, modems, imprimantes série ou liaisons MIDI). Il se charge de convertir les données parallèles du bus informatique en un flux de données série pour la transmission, et inversement pour la réception. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), indispensable pour la restauration à l'identique d'ordinateurs vintage, de cartes industrielles de communication, de synthétiseurs ou de flippers de collection de cette génération.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des pannes de transmission série (Le piège du bus bloqué ou de la désynchronisation) : Si la carte mère démarre mais qu'aucune donnée ne s'échange via le port série, ou si des caractères erronés s'affichent à l'écran, le HD6350P ou ses circuits de commande de ligne (drivers de type MC1488 / MC1489 ou MAX232) sont en cause. Methode d'atelier : Vérifiez à l'oscilloscope le signal d'horloge de synchronisation système E (Enable, broche 14) et les horloges de transmission/réception (broches 3 et 4). Si ces horloges oscillent correctement mais que la broche d'émission TxD (broche 6) reste plate à 5V lors d'un envoi de données, testez les lignes du bus de données D0 à D7. Si le bus est sain, le circuit intégré interne est défaillant.
Le piège du rebouclage pour test autonome (Loopback) : Pour valider à 100% le fonctionnement de la puce NOS neuve isolée de son câblage externe, vous pouvez réaliser un test de rebouclage direct en atelier. Reliez physiquement la broche TxD (broche 6) à la broche RxD (broche 2) directement sur le support. En envoyant un caractère depuis le processeur, la puce doit immédiatement se le réinterpréter elle-même. Si le caractère revient intact dans le registre de réception, l'ACIA est parfaitement fonctionnel et la panne se situe plus loin sur les puces d'adaptation de tension de la ligne (RS232).
Précautions mécaniques de brasage sur boîtier DIP24 large : Les cartes mères informatiques ou industrielles des années 80 tolèrent mal la chaleur prolongée d'un fer à souder, et les pastilles de cuivre tendent à se décoller si l'on insiste trop. Réglez votre station de soudage à 320-330 degrés Celsius maximum. Utilisez une tresse à dessouder fine de haute qualité saturée de flux ou une station d'aspiration pour libérer proprement les 24 broches. Conseil Pro : Pour protéger définitivement votre pièce NOS Hitachi du stress thermique de la brasure et fiabiliser les futures opérations de diagnostic, installez impérativement un support tulipe DIP24 large (600 mils) sur le circuit imprimé.
