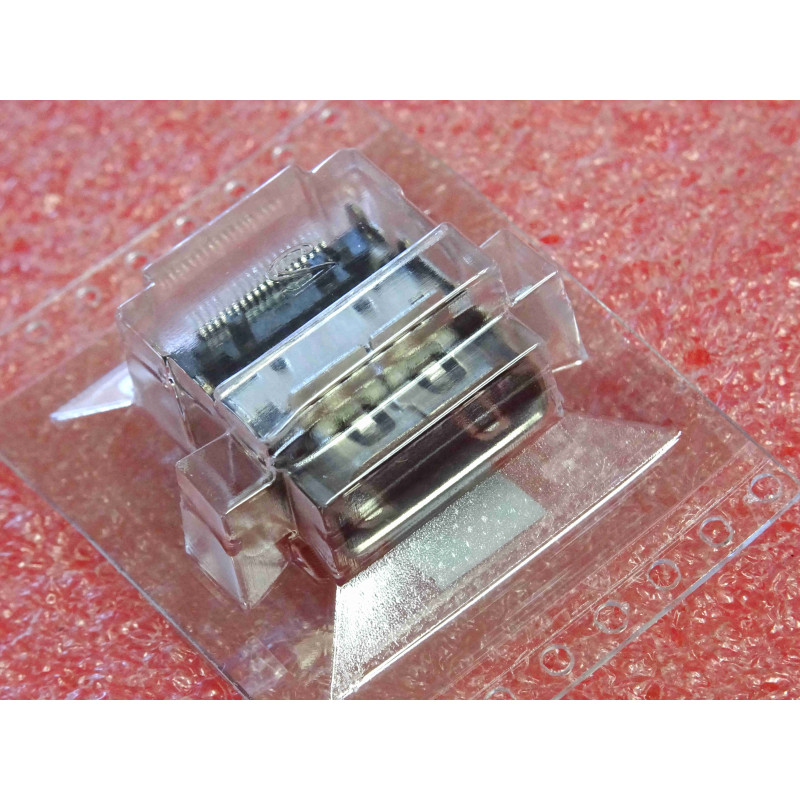

Connecteur / port HDMI Type-A Femelle de remplacement haute précision, spécialement conçu pour la réparation des consoles Microsoft Xbox Series S (compatible également selon révision avec Xbox Series X).
Muni d'ancrages mécaniques Traversants (THD) et de broches de signal à monter en surface (CMS / SMT), ce port respecte rigoureusement le gabarit, l'alignement et les dimensions du connecteur d'origine (HDMI 2.1). Indispensable pour la réparation des consoles présentant un port HDMI cassé, des broches internes tordues ou des problèmes d'affichage (No Signal / écran noir). Matériel neuf sous ruban/sachet d'atelier.
Port HDMI de Remplacement / Compatibilité : Console Microsoft Xbox Series S / Format Interface : HDMI Type-A Femelle (HDMI 2.1) / Type de Montage : Hybride (Broches de Signal CMS / SMT + 4 Ancrages Mécaniques Traversants THT) / Contacts Traités Plaqué Or / Carcasse Extérieure Acier Nickelé / Haute Résistance Thermique (Supporte le profil de refusion / air chaud) / Neuf. Composant de micro-soudure, de réparation de consoles de jeux et de maintenance électronique.
Compatibilité Modèle : Microsoft Xbox Series S (Réf. console : Model 1883).
Format / Interface : HDMI Type-A Femelle (20 broches / conforme spécifications HDMI 2.1 High Speed).
Technologie de Montage (PCB) :
Broches de Signal (Data & Horloge) : Montage en surface (CMS / SMT) au pas très fin (fine pitch).
Ancrages de Carcasse (Masse) : 4 pattes traversantes (THD / THT) à braser pour garantir la résistance mécanique à l'insertion du câble HDMI.
Matériaux & Construction :
Carcasse Métallique : Alliage d'acier usiné nickelé résistant à la déformation mécanique.
Contacts Interne : Alliage de cuivre usiné avec plaquage Or sur les zones de jonction pour assurer un transfert de signal sans perte (4K / 120Hz).
Isolant Interne : Polymère LCP haute température supportant les températures de brasage à l'air chaud (jusqu'à 260 °C).
État : Neuf d'atelier sous conditionnement individuel.
Outillage Requis en Atelier :
Station à air chaud (Hot Air Rework Station) + Fer à souder de précision avec panne biseautée ou coudée (type JBC / T12).
Flux de soudure de qualité (type Amtech / MG Chemicals) et tressage à débraser pour nettoyer les empreintes.
Étain plombé (63/37) ou SnAgCu pour ré-étamer les broches avant la pose.
Microscope binoculaire ou loupe numérique pour l'inspection des broches CMS.
Conseils de Pose & Micro-Soudure sur la Carte Mère Xbox Series S :
Démontage & Dessoudage : Appliquer du flux sur l'ancien port HDMI endommagé. Chauffer par le dessous de la carte mère à l'air chaud (~380 °C à 400 °C selon la buse) pour faire fondre l'étain sans plomb d'origine et retirer délicatement le port usagé avec une pince de préhension.
Nettoyage des Pistes : Nettoyer les 19/20 pastilles CMS et les 4 trous d'ancrage avec de la tresse à débraser de qualité. Nettoyer les résidus à l'alcool isopropylique (IPA).
Pré-étamage (Reballing des pistes) : Appliquer une fine couche de flux puis déposer de l'étain frais (63/37) sur chaque pastille CMS pour abaisser la température de fusion lors de la pose du port neuf.
Brasage du Nouveau Port : Positionner parfaitement le port neuf sur ses 4 trous de centrage. Chauffer progressivement par le dessous à l'air chaud jusqu'à observer la prise de l'étain sur l'ensemble des broches CMS (reflow).
Contrôle Qualité : Vérifier au microscope qu'il n'y a aucun pont d'étain (bridge) entre deux broches adjacentes. Passer une pointe d'aiguille/stylet sur chaque broche pour s'assurer que toutes les soudures sont mécaniquement solidaires de la carte mère.
