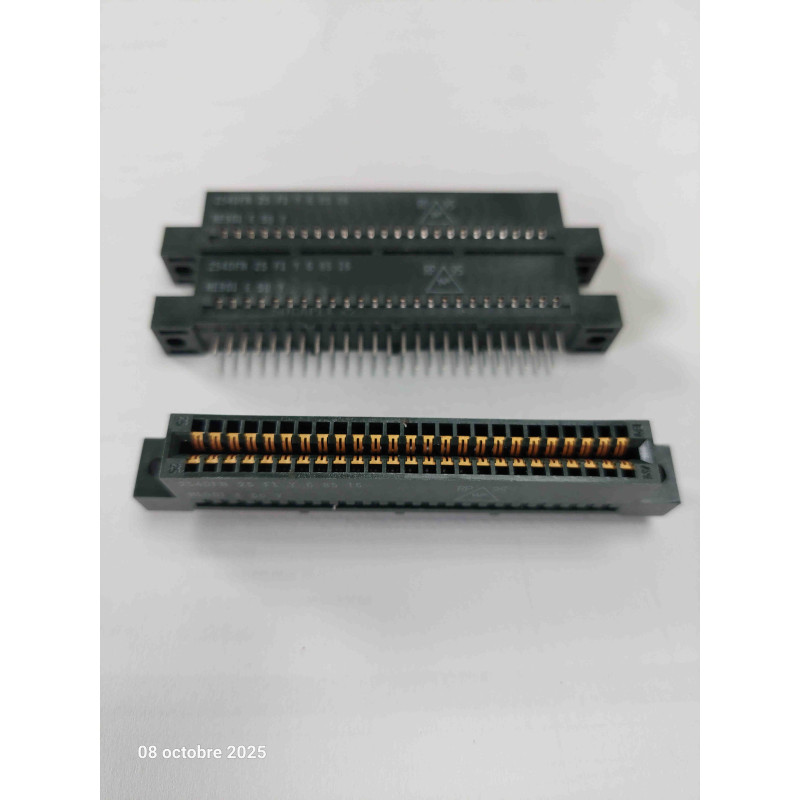

Lot de 3 connecteurs femelles droits (connecteurs encartables / barrettes de lyres femelle double rangée) 2 x 25 contacts (50 broches au total) au pas standard de 2,54 mm (0,1").
Conçus pour un montage traversant et une brasure directe sur circuit imprimé (PCB), ces connecteurs permettent de recevoir des barrettes mâles (pin headers), des cartes filles, des modules d'extension, ou d'assurer des liaisons carte-à-carte (board-to-board) sur des baies de test, cartes mères vintage ou bancs de mesure d'atelier. Matériel neuf sous sachet d'atelier.
Lot de 3 Connecteurs Femelles / Configuration : Double Rangée 2 x 25 Contacts (50 Pins Total) / Pas Entre Broches : 2,54 mm (0,1 pouce) / Alignment / Forme : Droit / Type de Montage : Traversant à Souder sur Circuit Imprimé (THD / THT) / Puits de Contact Alvéoles Dorés ou Étamés / Corps Isolant Thermoplastique Haute Température (PBT UL94V-0) / Neuf. Composant de câblage, de prototypage et de maintenance électronique.
Contenu du Lot : 3 pièces / 3 connecteurs femelles identiques.
Nombre de Contacts : 50 broches au total, réparties en 2 rangées de 25 contacts (2x25).
Pas (Pitch) : 2,54 mm (0,1"), standard universel d'expérimentation et d'électronique industrielle.
Orientation & Type de Sortie : Droit (180° / montage vertical par rapport au PCB).
Mode de Fixation sur PCB : Broches traversantes à souder (Through-Hole Technology - THT).
Compatibilité : Accepte les barrettes de broches mâles carrées standard de 0,64 mm x 0,64 mm.
Matériaux & Construction :
Contacts Interne : Bronze phosphoreux / alliage de cuivre avec traitements des alvéoles Plaqué Or ou Étain pour une excellente conductivité et une faible résistance de contact.
Corps Isolant : Thermoplastique haute résistance (PBT / Nylon-6T renforcé fibre de verre, auto-extinguible UL94V-0).
Caractéristiques Électriques :
Courant Nominal Max. : 3 A par contact.
Tension Max. : 250 V AC / DC.
Résistance d'Isolement : $\ge 1000\text{ M}\Omega$.
État : Neuf d'atelier.
Applications Courantes :
Bus d'Extension & Cartes Filles : Idéal pour concevoir des baies de test ou recevoir des bus informatiques/industriels au format 50 broches.
Rehausses & Interconnexion : Permet d'enficher directement des sous-ensembles électroniques équipés de pannes mâles 2x25 sans utiliser de câbles.
Conseils de Soudure en Atelier :
Maintien lors du Brasage : Pour garantir la parfaite verticalité du connecteur à 90° par rapport à la carte lors de la soudure, plaquer la barrette femelle sur la carte et maintenir temporairement les extrémités avec un ruban adhésif résistant à la chaleur (type Kapton) ou en insérant une barrette mâle pour servir de guide.
Pointage & Alignement : Souder d'abord une seule broche à une extrémité, vérifier l'équerrage du connecteur par rapport au PCB, ajuster si nécessaire en réchauffant ce premier point, puis réaliser la soudure des 49 autres broches.
Température du Fer : Régler le fer à souder entre 330 °C et 350 °C pour effectuer des soudures rapides (2 secondes par broche) sans déformer l'isolant plastique thermoplastique autour des lyres métalliques.
