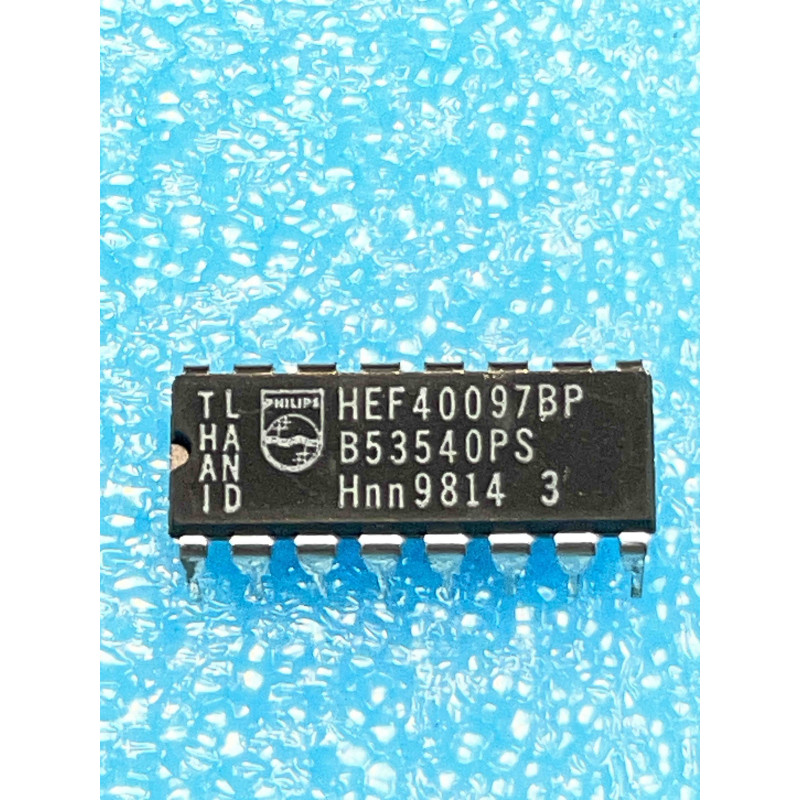

Le HEF40097BP (de Philips) est un circuit logique de la famille CMOS 4000. Il s'agit d'un "Hex Buffer" (six amplificateurs/tampons) doté de sorties à 3 états (3-State), permettant de piloter des bus de données tout en offrant la possibilité d'isoler électriquement les sorties.
Note technique :
Fonctionnement 3-États : Chaque buffer peut être mis dans un état de haute impédance (Z) via des entrées de validation (Enable). Cela permet de connecter les sorties directement à un bus sans risque de conflit avec d'autres composants.
Non-inverseur : Le signal de sortie est identique à celui d'entrée (non inversé), ce qui simplifie le routage dans les systèmes logiques.
Polyvalence CMOS : Comme les autres composants de la série 4000, il supporte une large gamme de tensions d'alimentation (3V à 15V), ce qui facilite son intégration dans des systèmes aux besoins variés.
Conseils Pro :
Gestion des entrées de validation : Ce CI possède des entrées "Output Disable" (souvent notées $\bar{G}$). Pour que les sorties soient actives, ces broches doivent être maintenues au niveau logique BAS (0V). Si elles sont portées au niveau HAUT (VDD), les sorties passent en haute impédance.
Entrées CMOS : Veillez à ce qu'aucune entrée ne soit laissée flottante, car cela provoquerait une oscillation interne et une consommation de courant excessive, risquant d'endommager la puce.
Maintenance (NOS) : Très utilisé dans les interfaces de bus, le pilotage d'afficheurs ou l'adaptation de niveaux logiques. Si vous constatez qu'un signal ne transmet pas, vérifiez d'abord l'état des broches de validation avant de suspecter une défaillance du composant. En cas de remplacement, assurez-vous que la version utilisée (ex: HEF, CD, MC) est bien compatible avec votre tension d'alimentation.
