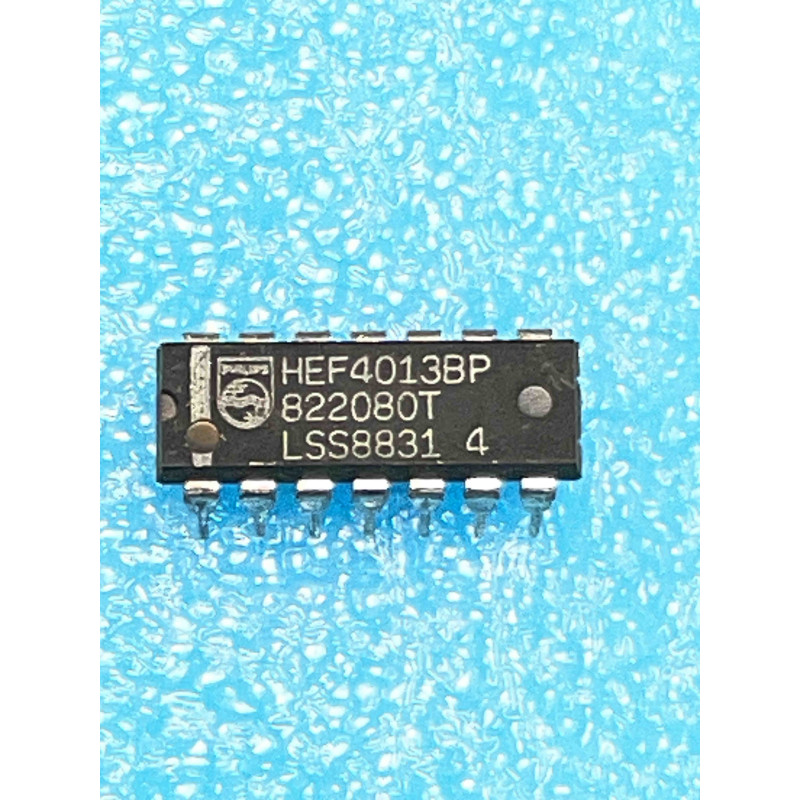

Le HEF4013BP (de Philips/NXP) est un composant emblématique de la famille CMOS 4000. Il contient deux bascules de type D indépendantes, conçues pour le stockage de données binaires, la division de fréquence et la création de séquences logiques. Il est compatible avec les standards (HCF4013, MC14013, CD4013).
Note technique :
Architecture : Chaque bascule possède ses propres entrées Data (D), Clock (CLK), ainsi que des entrées prioritaires asynchrones Set et Reset.
Fonctionnement : La donnée présente à l'entrée D est transférée vers la sortie Q lors du front montant du signal d'horloge.
Polyvalence : En connectant la sortie $\overline{Q}$ à l'entrée D, le composant devient un diviseur par 2 très efficace, idéal pour transformer une horloge en un signal carré parfait (50% de rapport cyclique).
Conseils Pro :
Gestion des entrées : Il est impératif de connecter les entrées Set et Reset à la masse (GND) si elles ne sont pas utilisées. Une entrée flottante sur ces broches est la cause principale de comportements erratiques (sorties qui changent sans raison apparente).
Découplage : Bien que ce soit un circuit intégré simple, placez toujours un condensateur de 100 nF entre VDD et VSS au plus proche du boîtier pour filtrer les fronts d'horloge rapides et éviter les rebonds logiques.
Maintenance (NOS) : Utilisé massivement dans les circuits de commande et de synchronisation des années 80-90. Si une bascule semble "bloquée" à 0 ou 1, vérifiez l'entrée d'horloge (le signal doit être propre et sans rebond) et assurez-vous que les entrées Set/Reset sont bien maintenues au niveau bas.
