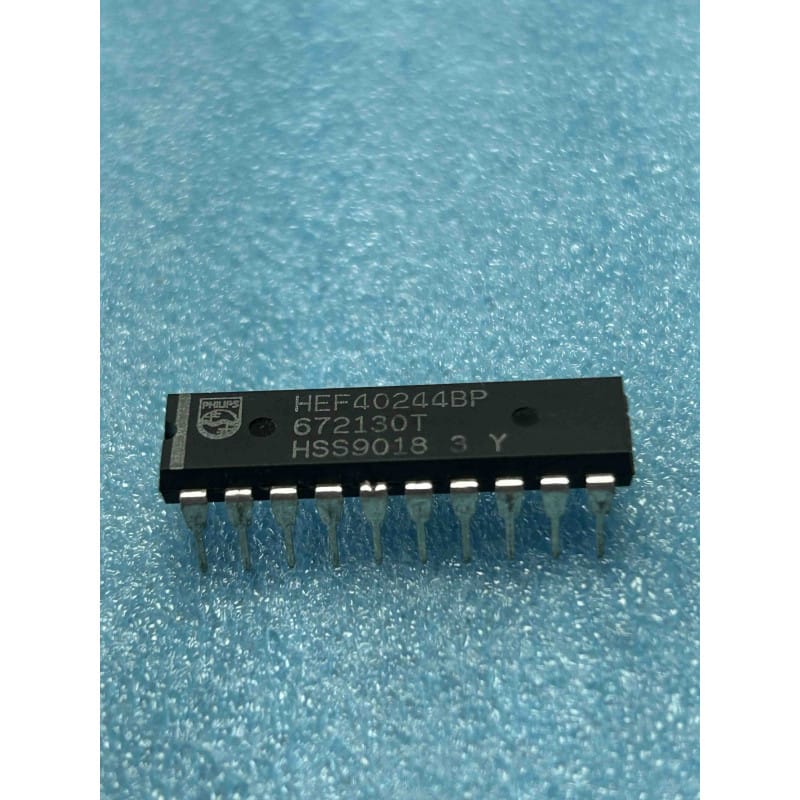

Le HEF40244BP (ou HEF40244 BP) est un circuit intégré logique d'époque conçu par le constructeur européen Philips (reconnaissable à son célèbre logo d'écusson à vagues et étoiles, ou son marquage typique de la série LOCMOS). Logé dans un boîtier standard DIP20 (20 broches, pas de 2,54 mm), ce composant d'origine authentique (NOS) est un octuple tampon (Buffer) et pilote de ligne non-inverseur avec sorties à trois états (3-State).
Issu de la famille logique HE4000B (technologie CMOS haute tension standardisée de Philips, compatible avec la série classique CD4000), ce circuit intégré combine la très haute immunité au bruit et la large plage de tension de la technologie CMOS avec une excellente capacité de charge pour piloter des bus de données ou des lignes physiques d'époque.
Le HEF40244BP est organisé en deux blocs indépendants de 4 canaux, idéal pour l'isolation de bus, la mise en forme de signaux ou l'adaptation d'impédance :
Huit canaux non-inverseurs : Le signal logique présent sur l'entrée ressort rigoureusement identique sur la sortie correspondante (un état haut "1" donne un état haut, un état bas "0" donne un état bas).
Sorties à 3 états (Tri-State) : Permet d'isoler électriquement les sorties du circuit (mise en haute impédance "Hi-Z") lorsqu'il n'est pas sélectionné, autorisant le partage d'un même bus de données par plusieurs périphériques d'époque sans risque de conflit.
Large plage d'alimentation (Famille 4000B) : Fonctionne de manière extrêmement stable sur une plage de tensions continues très large allant de +3,0 Volts à +15,0 Volts (tension maximale absolue de +18,0 Volts).
Très faible consommation statique : Propre à la technologie CMOS, le circuit ne consomme presque rien au repos (quelques micro-ampères), ce qui le rend idéal pour les systèmes autonomes ou industriels alimentés par batterie.
Excellente immunité au bruit : Conçu pour fonctionner de manière fiable même dans des environnements industriels d'époque fortement parasités.
Le repérage des lignes d'activation (Enable Pins) :
Les 8 tampons internes du HEF40244BP sont divisés en deux groupes de 4 canaux, chacun étant contrôlé par sa propre broche d'activation active à l'état bas :
1OE (Broche 1) : Contrôle les tampons du premier groupe (entrées 1A0 à 1A3, sorties 1Y0 à 1Y3).
2OE (Broche 19) : Contrôle les tampons du second groupe (entrées 2A0 à 2A3, sorties 2Y0 à 2Y3).
Règle de commande : Pour que les signaux traversent le composant, la broche d'activation correspondante doit être impérativement reliée à la masse (0V). Si elle est portée à l'état haut (VDD), les sorties passent instantanément en haute impédance (Hi-Z, déconnexion logique).
Le diagnostic d'un bus bloqué ou de données corrompues :
Si le bus de données d'un automate industriel ou d'une carte microcontrôleur d'époque est figé, ou si certaines lignes ne commutent plus proprement :
Vérification de l'échauffement : Hors tension, touchez délicatement le boîtier DIP20 après quelques minutes d'activité. Contrairement aux circuits TTL ou Schottky, un circuit CMOS comme le HEF40244BP doit rester parfaitement froid en fonctionnement normal. S'il est tiède ou chaud, l'un des canaux de sortie subit une surcharge ou est détruit en court-circuit.
Analyse des niveaux logiques CMOS : Les circuits de la série 4000B ont des seuils logiques dépendants de la tension d'alimentation. Sous une alimentation de +10V, par exemple, un état haut franc doit être supérieur à 7V et un état bas propre inférieur à 3V. Si vous mesurez un niveau intermédiaire (par exemple 4V ou 5V) sur une entrée ou une sortie active, la ligne est surchargée ou l'étage de commande associé est défaillant.
Le piège des entrées flottantes : C'est la règle d'or absolue en technologie CMOS. Ne laissez jamais une entrée inutilisée du HEF40244BP non connectée ("en l'air"). Une entrée flottante capte les parasites électrostatiques ambiants, ce qui provoque des oscillations à haute fréquence à l'intérieur de la puce, entraînant une consommation de courant excessive et une instabilité globale du circuit. Reliez toujours les entrées inutilisées à la masse (GND) ou au rail positif (VDD).
Précautions de montage et manipulation d'époque :
Bien que les puces Philips intègrent des diodes de protection internes contre les décharges électrostatiques (ESD), la série 4000 d'époque reste sensible à l'électricité statique. Manipulez ce composant neuf (NOS) en évitant de toucher directement ses broches avec les doigts, ou utilisez un bracelet antistatique relié à la terre à votre établi.
Pour pérenniser votre réparation sur des circuits imprimés d'époque (dont les pistes s'abîment très facilement au dessoudage), installez obligatoirement un support tulipe de précision DIP20 de haute qualité.
Soudez le support vide à l'aide d'un fer réglé à 310 degrés Celsius maximum, nettoyez les résidus de flux à l'aide d'alcool isopropylique, puis insérez délicatement le HEF40244BP à froid une fois la platine refroidie.
