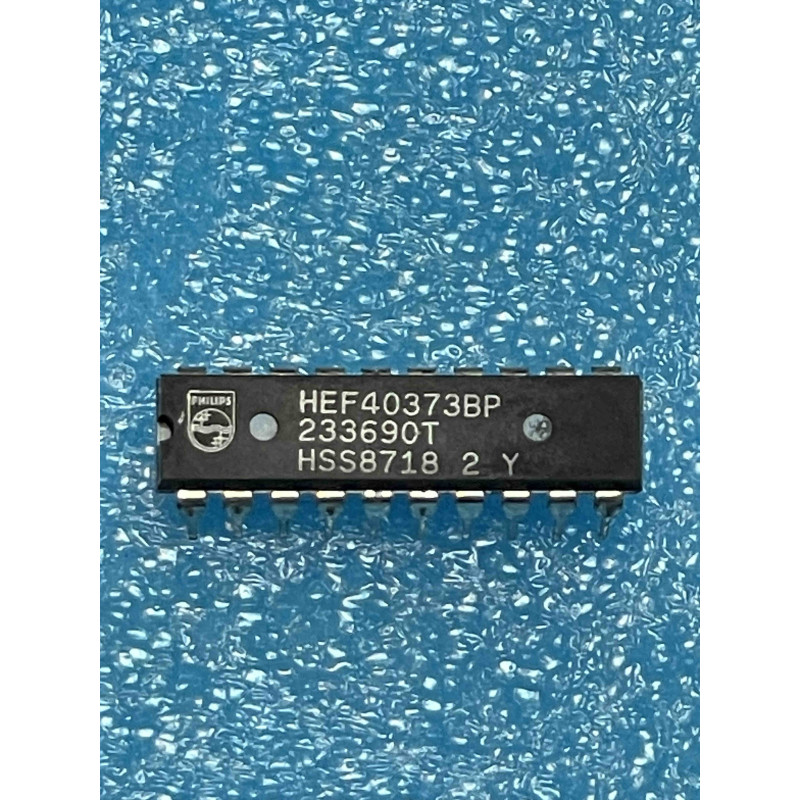

Le HEF40373BP (de Philips/NXP) est un registre à verrouillage (latch) transparent à 8 bits avec sorties à trois états. Il est conçu pour le stockage temporaire de données, couramment utilisé comme tampon d'adresse ou de données dans les architectures de bus pour microprocesseurs (ex: série 8085 ou Z80). Il est compatible avec les standards (HCF40373, MC140373, CD40373).
Note technique :
Latch Transparent : Lorsque l'entrée de validation (Latch Enable - LE) est au niveau HAUT, les sorties Q suivent les entrées D en temps réel. Lorsque LE passe au niveau BAS, les données présentes sur les entrées sont "verrouillées" (stockées) dans les bascules internes et restent sur les sorties.
Sorties 3-États : L'entrée Output Enable (OE) permet de placer les 8 sorties en haute impédance (état "Z"), libérant ainsi le bus de données pour d'autres composants.
Organisation 8 bits : Idéal pour manipuler des octets entiers d'un seul bloc, économisant ainsi de l'espace sur le PCB par rapport à des bascules individuelles.
Conseils Pro :
Gestion du LE et OE : Assurez-vous que ces deux signaux de contrôle sont bien définis. Une entrée Latch Enable flottante est critique car elle peut provoquer une fuite de données non désirées vers le bus au moment où le processeur s'y attend le moins.
Découplage : Étant donné qu'il s'agit d'un boîtier 20 broches manipulant 8 bits de données simultanément, les appels de courant lors de la commutation peuvent être importants. Un condensateur de 100 nF est indispensable entre les broches VDD (pin 20) et VSS (pin 10) au plus près du boîtier.
Maintenance (NOS) : Utilisé dans les systèmes à bus partagé. Si votre processeur semble recevoir des données corrompues ou si les adresses sont instables, vérifiez le signal {OE} : si le latch reste actif alors qu'il devrait être en haute impédance, il y aura un conflit de bus fatal avec le reste du système.
