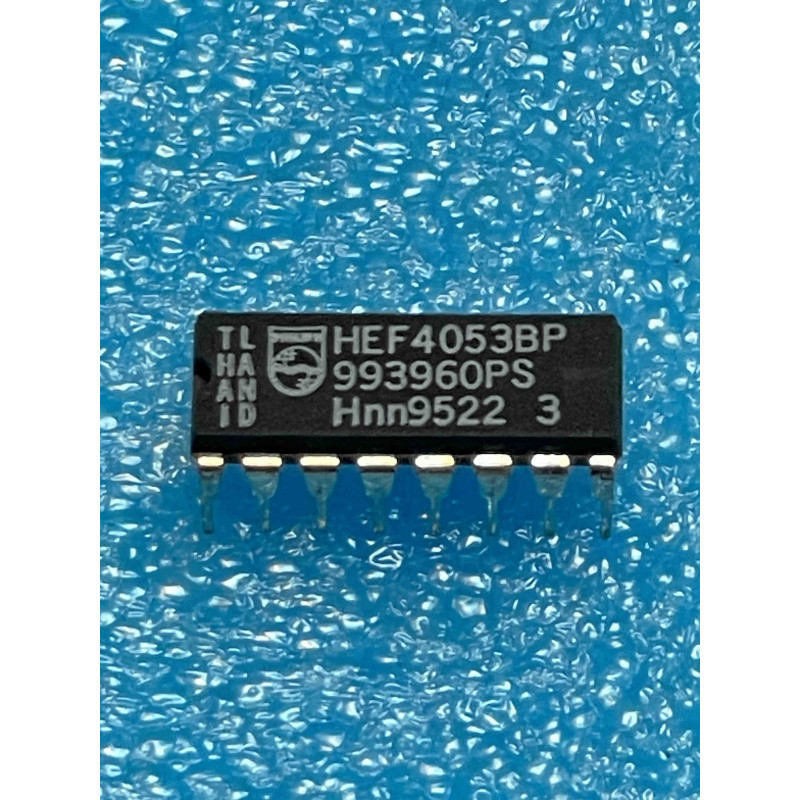

Le HEF4053BP (de Philips/NXP) est un commutateur analogique triple 2 canaux de la famille CMOS 4000. Il est conçu pour commuter des signaux analogiques ou numériques entre deux sources et une sortie commune pour chaque canal. Il est compatible avec les standards (HCF4053, MC14053, CD4053).
Note technique :
Architecture : Le composant contient trois commutateurs indépendants de type "Single Pole Double Throw" (SPDT). Chaque commutateur est contrôlé par une ligne d'adresse dédiée (A, B, C).
Flexibilité : Il peut commuter des signaux analogiques (audio, tension de contrôle) ou numériques. Une caractéristique majeure est sa capacité à fonctionner avec une alimentation bipolaire (VEE négatif), permettant de commuter des signaux alternatifs centrés sur la masse sans distorsion.
Entrée "Inhibit" : Une entrée commune (Enable/Inhibit) permet de désactiver simultanément tous les commutateurs (état haute impédance), idéal pour éviter les courts-circuits lors du basculement entre deux bus.
Conseils Pro :
Plage de tension : Pour une transmission audio fidèle, veillez à ce que le signal ne dépasse jamais les tensions d'alimentation (VDD et VEE). Si vous commutez des signaux symétriques, utilisez une alimentation positive et négative (ex: +5V / -5V).
Découplage : Comme pour les autres composants de la gamme 405x, placez un condensateur de 100 nF entre VDD et VSS au plus proche du boîtier pour éviter que les transitoires de commutation ne s'infiltrent dans votre signal utile.
Maintenance (NOS) : Utilisé dans les consoles audio vintage, les filtres de synthétiseurs et les dispositifs d'instrumentation. Si un canal semble "interférer" avec l'autre (diaphonie) ou ne commute plus, vérifiez d'abord la tension sur l'entrée de contrôle correspondante. Si le signal reste bloqué, vérifiez la broche Inhibit : si elle est flottante, le comportement du multiplexeur est imprévisible.
