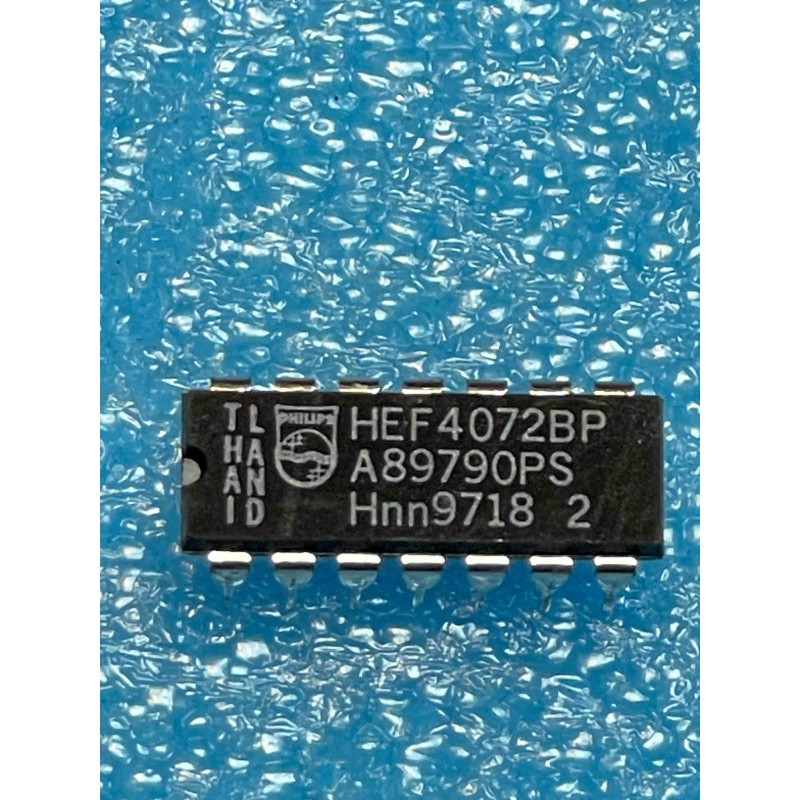

Le HEF4072BP (de Philips/NXP) est un circuit logique CMOS de la série 4000 contenant deux portes OU (OR) indépendantes à quatre entrées chacune. Il est idéal pour combiner plusieurs conditions de déclenchement ou pour des fonctions de sélection logique complexe. Il est compatible avec les standards (HCF4072, MC14072, CD4072).
Note technique :
Logique OU (OR) : La sortie est à l'état HAUT (1) dès que l'une au moins des 4 entrées est à l'état HAUT (1). La sortie n'est à l'état BAS (0) que si toutes les entrées sont simultanément à l'état BAS (0).
Flexibilité : Avec ses 4 entrées par porte, le 4072 permet de simplifier des arbres logiques qui nécessiteraient autrement plusieurs portes OR à 2 entrées en cascade, réduisant ainsi le temps de propagation total du signal.
Robustesse : La famille HEF offre une excellente tolérance aux variations de tension d'alimentation, ce qui est typique des systèmes logiques robustes des années 80-90.
Conseils Pro :
Entrées non utilisées : Pour garantir un fonctionnement stable et une consommation minimale, reliez impérativement toutes les entrées inutilisées à la masse (GND). Ne laissez jamais une entrée "flottante" sur ce type de porte CMOS.
Découplage : Bien qu'il s'agisse de logique combinatoire simple, l'utilisation d'un condensateur de 100 nF entre VDD et VSS est recommandée, surtout si le composant est intégré dans un système avec des signaux d'horloge haute fréquence à proximité.
Maintenance (NOS) : Ce CI est fréquent dans les circuits de sélection de modes et les systèmes d'alarme/surveillance vintage. Si une porte ne réagit plus, vérifiez avec un multimètre si l'une des entrées n'est pas "coincée" à un niveau haut en raison d'une défaillance sur le circuit pilote. Si une entrée est forcée à 1, la sortie restera toujours à 1, rendant le composant inopérant pour sa fonction logique.
